Печка кузнецова

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Кладка печи

Процесс начинается с фундамента. Его устраивают на платформе дома, а не на досках пола – во-первых, это небезопасно, во-вторых, вес даже небольшой печи способен проломить лаги. Особенности фундамента для печи Кузнецова с водяным отоплением есть:

Он не должен быть связан с общим основанием дома. Это особенно важно, если объект ещё не дал окончательной усадки. То есть устанавливать его нужно на грунт, с соблюдением всех требований к любой платформе – амортизация, армирование, опалубка, заливка.
Если решено печь примкнуть к стене, то зазор между фундаментом агрегата и ней, должен быть всё равно. Его впоследствии засыпают песком.
Глубина котлована должна быть соразмерна уровню промерзания. Ширина будущего фундамента должна быть на 10-15 см больше с каждой стороны.
После застывания бетонного основания, его гидроизолируют битумом или рубероидом – накапливание влаги бетоном, вполне возможно, что впоследствии повлечёт за собой разрушение всей печи.

Использовать бетонную смесь для последующей кладки печи нельзя – большие температуры спровоцируют растрескивание швов. Дефекты устранить будет невозможно.

Далее кладка

Для начинающих печников важно иметь порядовку – инструкцию с указанием числа рядов и элементов, соответствующих этому. Особенности кладки в следующем:

• Первый ряд кирпичей кладётся на сухую, без использования раствора. Дно печи должно быть толстым, поэтому не ограничиваются одним рядом – 2-3 будет достаточно.
• Затем очередь зольника. Сразу к нему привешивают дверку. Следует заранее приобрести все чугунные комплектующие. Лучше сделать несколько ходов для чисток.

Следующий ряд – топочная камера. Делать её большой нецелесообразно, потребуется большое заполнение топливом, что скажется на перегреве печи и преждевременном выходе её из строя.
На 10-м ряду выполняется кладка под варочную плиту, а спустя ещё два ряда кирпичей, выкладывается первый колпак. Чтобы устойчивость всех элементов не вызывала тревоги, для «подвешенных» конструкций используют стальные уголки. Их толщина мала и никак не скажется перекосом.
Под первый колпак помещают изготовленный чугунный котёл, закрывая его перегородкой из кирпича. Она не должна быть герметичной – два ряда кирпичей создадут необходимый зазор. Сразу делают отверстия под присоединение отопительной разводки.
После 18 ряда от фундамента устраивают второй колпак, следя за тем, чтобы они соединились общим дымовым каналом. Обязательно использовать в работе уровень и шнур-причалку – так конструкция получится ровной изнутри и снаружи.

Когда тело печи готово, выводят дымоход. Для этого в кровле приготавливают место, заранее убирая покрытие и укрепляя стропильную систему. Длина общего канала должна быть выше конька кровли на 0,5 м, так хорошая тяга будет обеспечена.

Можно сказать, что печь Кузнецова с водяным отоплением готова. Тем не менее, до процесса топки ещё далеко, нужно последовательно соединить радиаторы и подвести их к отопительному баку. Систему проверяют на герметичность. Следует учитывать, что при горении давление увеличится, а, значит, устранять даже небольшие свищи следует заранее.

Печь с лежанкой

Особой популярностью у нашего народа пользуется печь с лежанкой. Такая конструкция возможна и у колпаковых печей. Топятся они дровами. Такими моделями пользуются в основном на дачах либо в загородных домах. Все печи с лежанками состоят из следующих элементов:

• печь для прогрева;
• лежанка;
• варочная поверхность;
• духовка;
• зольник;
• дровник;
• место для кухонной утвари.

Как для любой печной конструкции, для таких моделей необходим отдельный фундамент. Сначала строится основа печи. Ее составляют несколько кирпичных рядов, выровненных по горизонтали. Они должны иметь прямые углы. Также следует придерживаться расстояния от рядов основы до стены помещения примерно в 15 см (можно и больше). Затем закладывается поддувало и воздухоотводы, благодаря которым прогретый в топке воздух поднимается вверх, равномерно распределяется по всей конструкции печи и оптимально нагревает лежанку.

На уровне 8–9 рядов следует проложить перекрытия на лежанке и топке. После этого нужно продолжать согласно порядовке кладку кирпичных рядов для духового шкафа и варочной поверхности. В обязательном порядке прокладывается ряд, отделяющий последнюю от стены помещения.

Следующий этап: выкладывание перемычек. В области духового шкафа нужно использовать для этой цели обычную или фигурную кладку в форме арки либо клина, а над кожухом плиты желательно установить металлические уголки и декоративную полочку. Последующие кирпичные ряды соединяют воедино все дымоотводы. На стенках делаются окошки, вблизи духовки – летник (его можно применять в летний сезон). Те же, которые находятся повыше, будут греть помещение зимой.

Трубы монтируется повыше и имеет квадратное сечение. Рекомендуется делать кладку в 2,5 кирпича. Те перекрытия, которые проложены в области местоположения дымовой трубы, следует в несколько слоев изолировать базальтовыми плитами.

Наружную поверхность дымохода желательно обложить силикатным кирпичом, поскольку ему свойственна устойчивость к температурным колебаниям и климатическим осадкам. После его возведения на печь монтируется вся имеющаяся фурнитура.

К примеру, можно не ограничиваться простой кирпичной кладкой (хотя и она смотрится вполне солидно), а покрасить конструкцию термостойкой краской и украсить орнаментами и рисунками. Такая модель будет красиво смотреться в любом интерьере. В финансовом отношении отделка будет тем дороже, чем выше будет качество плитки, применяемой для нее. А изразцы носят не только эстетическую функцию – в них отлично держится тепло. Да и в уходе эти элементы неприхотливы. Если не получается сделать отделку своими руками – на помощь могут прийти профессиональные мастера.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Как установить своими руками?

Используемые материалы и инструменты

Отопительная система колпакового типа предполагает наличие необходимых для работы элементов в виде инвентаря и материалов. Точный список всего необходимого зависит от конкретной модели конструкции, размеров и других характеристик. Все же имеется стандартный набор, являющийся основой для любого проекта. В него входит:

• красный кирпич;
• шамотный огнеупорный материал;
• колосник;
• панель с чугунной плитой на две конфорки;
• дымоходная задвижка;
• шкаф духовой;
• задвижка прямого хода и плиточной камеры;
• поддувальная, прочистная и топочная дверца;
• уголки стальные;
• полка для ниши и сушильной камеры;
• лист предтопочный (стальной);
• молоток кирка;
• мастерок;
• резиновый молоток;
• уровень строительный;
• отвес;
• шнур малярный;
• емкость для раствора.

Инструкция к работе

Прежде чем начать строить колпаковые печи своими руками важно определиться с функциональным предназначением конструкций, изучить рабочий план и все строительные схемы. Проектировщиком Кузнецовым в свое время было разработано более 150 различных вариаций, поэтому с выбором варианта проблем не возникнет

Все строительные планы делятся на следующие разновидности печки:

• Отопительная. Основная функция заключается в отоплении помещений.
• Каминная. Обогревает комнату и создает эстетическую привлекательность.
• Банная. Предназначена для создания условий работы бани или сауны.
• Наружная. Бани устанавливаются во дворе сада с целью дополнительного обогрева и приготовления пищи.
• Хлебная. Устройство позволяет выпекать различные виды хлебных изделий.

Подготовка

Первое, с чего начинается работа по возведению печей, — обустройство фундамента. Без надежного основания конструкция не сможет полноценно функционировать, поэтому ее качество напрямую влияет на работу всей печной системы с нижним прогревом. Порядок действий:

1. Выкапывается котлован. Стенки выравниваются и подготавливаются к дальнейшим действиям.
2. Дно ямы засыпается песком и щебнем и утрамбовывается на протяжении нескольких дней.
3. Из старых древесных досок формируется корпус опалубки, который необходим для заливки раствора.
4. Далее, происходит армирование поверхности с использованием металлического прута средней толщины.
5. После приготавливается раствора. Торопиться с этим процессом не стоит, рекомендуется своевременно перемешивать массу, чтобы вышел лишний воздух.
6. Когда раствор готов, поэтапно заливается яма и оставляется высыхать на несколько недель.

Схема укладки кирпича

Детальные планы порядовки колпаковых печей для дачи представлены в свободном доступе. Если придерживаться рекомендаций, ошибки в работе исключаются. На первом этапе прокладывается фольга с отражающим эффектом, которая позволит сохранить тепло от потерь. Классическая схема выкладки выглядит следующим образом:

1. Первый ряд выкладывается равномерно по всему периметру конструкции. Боковые стенки выкладываются в направлении справа налево преимущественно ложковым способом. На этом этапе также происходит установка дверцы для топки и поддувала.
2. Продолжается кладка аналогично предыдущим рядам.
3. Уменьшается ширина отсека для сгоревших продуктов. Формируется перегородка в дальнем углу печки.
4. В работу вводится огнеупорный кирпич, им выкладывают ободок сброса.
5. Оформляется колосник.
6. Формируется вывод дымоходной трубы в соседний отдел воздушной камеры.
7. Закладка из половины кирпичей изменяется на целый кирпич. Изменения не происходят, ряд оформляется в привычном режиме.
8. Огнеупорным кирпичом закладывают решетку.
9. Далее, идет работа к подготовке второго уровня кладки согласно схеме.

Рабочие процессы выполняются согласно действующему плану работы. Любые изменения потенциально опасны и сказываются на появлении непредвиденных отклонений, поэтому включать какие-либо элементы в рабочую программу следует правильно

Важно при этом соблюдать очередность каждого процесса, выдерживать сроки высыхания конструкции. Первый запуск печи проводится только после завершения всех мероприятий

Сушка, облицовка и растопка

Преждевременная растопка грозит дефектами печи, которые исправить будет уже невозможно – швы разойдутся, колпаки деформируются. Всё это скажется на процессе горения – дымовые газы обязательно будут попадать в помещение.

Чтобы этого не произошло, сушку печи ведут естественным путём в течение нескольких месяцев или принудительно, сжигая мелкими порциями щепу. Второй способ длится не менее трёх недель.

Когда печь подготовлена к растопке, а внешний вид оставляет желать лучшего, её приводят в желаемое состояние. Вообще, поручая кладку агрегата специалисту, владелец сразу получает красивую модель с использованием закруглённых кирпичей.

Такой вид не требует декорирования. Если пришлось всё делать самостоятельно, то клинкерная плитка или изразцы представлены потребителю многочисленными видами.

Растопка ведётся медленно. Небольшие порции топлива увеличиваются постепенно. Когда печь Кузнецова с котлом водяного отопления разогрета до нужного состояния – это почувствуется набирающей температуру атмосферой, можно начать регулировку тяги. Делается это дверцей зольника или задвижками в дымоходе.

Кирпичные печи до сих пор пользуются популярностью у собственников частных домов. Кроме традиционного внешнего вида, они являются самыми экономичными из всех существующих источников тепловой энергии. Модернизированные агрегаты по типу Кузнецова, позволяют сделать их ещё более оптимальными. Кроме того, нет проблем в дорогостоящей установке – процесс доступен для самостоятельной работы.

[youtube=httpss://www.youtube.com/watch?v=F0Xdso8MzWs]

Павел Смирнов

Автор публикаций на 1Drevo.ru с темами: Кровельные окна | Материал для деревянного дома | Имитация бруса | Двухконтурный газовый котел| Геотермальное отопление | Дом из бревна | Бревенчатый дом | Отделка деревянного дома | Цельный или клееный брус | Сруб из клееного бруса | Беседка из бруса | Обшивка сайдингом | Герметик и другие.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

• кирпич для печи (красный, огнеупорный);
• колосниковая решетка;
• дверца для печной, варочной топки и поддувала;
• панель для варки;
• «летняя», топочная и задвижка для дымоходной трубы;
• металлический уголок и полоска;
• лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

• кельма;
• шпатели;
• миксерная насадка для раствора;
• строительный уровень;
• болгарка;
• перфоратор;
• отвес;
• посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

• Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
• Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
• Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
• Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
3. Формируется опалубка из древесных досок.
4. К работе подключают прут из металла для армирования бетонного слоя.
5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
2. Создается основа камеры поддувала и нижнего колпака.
3. Закладывается кирпичный слой по стандартному принципу.
4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
5. Порядовка подразумевает создание топливной камеры.
6. Происходит процесс установки дверцы для камеры сгорания.
7. Следующий ряд подразумевает стандартный принцип укладки.
8. Выкладка огнеупорным и красным кирпичом согласно схеме.
9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

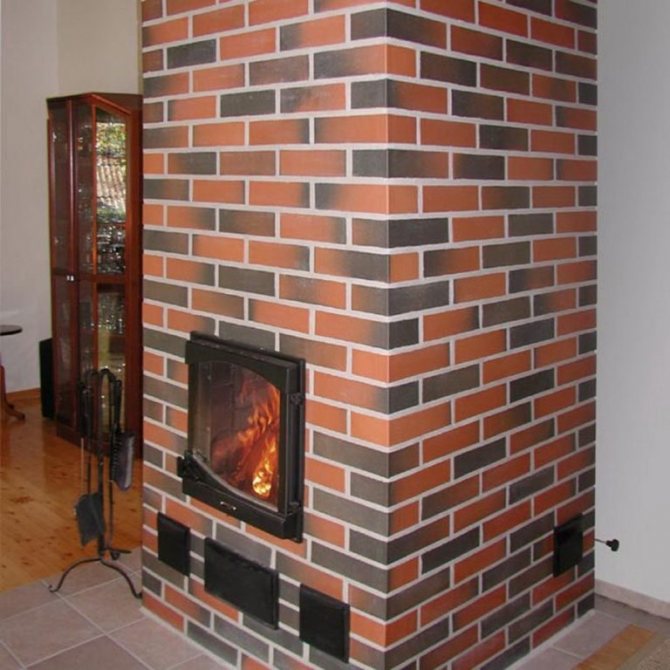

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Чем «Кузнецовки» лучше других?

Потребители всегда задаются вопросом: почему стоит купить именно эту продукцию, а не ту, что стоит рядом. Вполне закономерный и логичный вопрос. Мы всегда перед покупкой смотрим на сильные и слабые стороны продукции, а только потом делаем соответствующие выводы. Что же касается печей Кузнецова, то они славятся своим высоким КПД. Как правило, идет речь о таких цифрах, как 80% и более. К примеру, стандартная порядовка на 4 кВт может обогреть дом площадью 100 квадратных метров. При этом западные фирменные топки должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовки» из США, Швеции, Канады и ряда других стран – не редкость. Нельзя не упомянуть о том, что печи Кузнецова (порядовки) являются «всеядными», то есть в качестве топлива могут использоваться низкосортные горючие материалы, к примеру, опилки. Также имеется возможность установки оборудования, обеспечивающего ГВС. При этом эксплуатационные характеристики не ухудшаются.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному — добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое устройство, которое было им внедрено, отличалось улучшенными возможностями — теплосбережением, продуктивностью, оборудованием и конструктивными особенностями. Причем в изготовлении таких печей нет ничего сверхъестественного. Все гениальное — просто, поэтому вполне возможно соорудить печь Кузнецова чертежи, устройство и основные правила должны быть изучены досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось добиться благодаря абсолютно новой и уникальной разработке. В печи очень точно продумано движения газов, горячий воздух не расходуется понапрасну и не греет улицу, а холодный через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы вкратце рассмотрим.

Какую выбрать печь длительного горения

Отдельной категорией среди отопителей представлены модели с продолжительным горением. В них разовой полной загрузки дров хватает на полсуток непрерывной работы. Такой показатель достигается за счёт точного дозирования воздушного потока, требуемого для сжигания топлива, полной герметизации топки и регулирования тяги или разряжения в дымоходе.

Такие отопители чаще задействуют для обогрева дачного домика, теплицы, гаража или мастерской. При его выборе учитывают ряд эксплуатационных характеристик и других параметров:

Материал. Делают отопители из чугуна или стали. Первые имеют большую теплоёмкость. После нагрева, материал долго остывает, продолжая обогревать комнату, но стоят они в 1,5-2 раза больше стальных аналогов.
Производительность. Модели, которые долго работают на одной загрузке, в силу своей конструкции, рассчитаны для использования в небольших строениях

При выборе мощности принимают во внимание, что 1 кВт выделяемой тепловой энергии сможет отопить 10 м2 площади дома. Но к расчётному значению прибавляют ещё запас в 15-20% для компенсации возможных тепловых потерь.
Выбор по изготовителю и дизайну

Предлагаемые на рынке отопительной техники модели выполнены по классической или современной технологии. Некоторые варианты оснащают прозрачными топочными дверками, придающими им схожесть с каминами.
Цена. Бюджетные стальные печи стоят 12-15 тыс. руб. Модели из чугуна обойдутся дороже — 45-75 тыс. руб. Конструкции известных европейских брендов стоят свыше 150 тыс. руб.

Взяв за основу понравившуюся конструкцию можно изготовить отопитель, который будет долго работать на одной топливной загрузке самостоятельно. Это позволит получить не только источник тепла, но и сохранить денежные средства. Кроме того, приобретённый опыт в возведении конструкций длительного горения, может помочь не только соседям по даче, друзьям и знакомым, но и сделать его источником дохода.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

• Отопительные.

  Их основная задача – обогрев помещений.

• Варочные.

  Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.

Банные.Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.
Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.
Место установки можно определить, изучив чертежи печей.

• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.
• Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.
