Цемент, песок, щебень

Определение количества щебня

Основными компонентами тяжелого вида кроме цемента являются песок, щебень и вода. В зависимости от размера щебня меняется соотношение песка и воды в общем составе. В таблице ниже представлены количественные показатели для основных фракций заполнителя.

Компоненты	Размер гравия, мм
10	15	20	25	40	50	70
Вода, м³	230	220	200	195	185	177	167
Песок, %	56	52	49	46	41	39	35

Состав марок

Для различных смесей в качестве наполнителя применяется определенный вид щебня. Для марки бетона М100-М300 нужно использовать рядовой наполнитель крупной фракции. Сорт М400 предусматривает применение улучшенного компонента. Щебень или гравий крупных размеров должен быть вымыт и не содержать посторонних примесей.

Более высокое качество обеспечивает наличие гранитного щебня или заполнителя из плотного известняка. Эти требования предъявляются для показателя прочности – 500–600. Все компоненты перед использованием проходят опытную проверку. В состав марки М600 надо включать только мелкозернистый гранитный щебень.

Для основных наименований существуют определенные пропорции компонентов, которые используются для производства бетона. Приведем примеры расхода.

Соотношение заполнителей для марки цемента М400

Компонент	Марка бетона
100	150	200	250	300	400	450
щебень	6,1	5,0	4,2	3,4	3,2	2,4	2,2
песок	4,1	3,2	2,5	1,9	1,7	1,1	1,0

Соотношение заполнителей для марки цемента М500

Компонент	Марка бетона
100	150	200	250	300	400	450
щебень	7,1	5,8	4,9	3,9	3,7	2,8	2,5
песок	5,3	4,0	3,2	2,4	2,2	1,4	1,2

Можно определить необходимого количества заполнителя самостоятельно, используя специальные формулы.

Экспериментальный расчет

Приблизительное значение объема щебня в бетоне вычисляется следующим образом:

Где α – коэффициент раздвижки; V пуст. щ – пустотная масса, кг/л.; γнас. щ – объемная насыпная масса, кг/л; γщ– плотность, кг/л.

Рассмотрим пример: Необходимо рассчитать объем наполнителя для марки М200 на один куб. Используемый цемент берется со значением М400. Для вычисления нужно использовать показатели заполнителя, без которого невозможен расчет.

• фракция – 20 мм;
• плотность – 2,5 кг/л;
• насыпная масса – 1,3 кг/л;
• показатель пустотной массы – 0,49 кг/л.

Коэффициент α для марок выше М400 находится в пределах 1,05–1,15. Для расчета объема заполнителя используется среднее значение – 1,1. Если следует выполнять расчет для других марок бетона, значение коэффициента можно определить при помощи специальных таблиц, адаптированных для всех видов бетона. Рассчитываем объем:

Щ= 1000/(1,1*0,49/1,3+½,5)=1227 кг/м³.

Практическое вычисление

На 1 м³ тяжелого бетона приходится 1700—2500 кг. Точное значение определяют компоненты, которые входят в состав раствора, их расход определяется следующим образом:

• цемент 200–400 кг;
• песок – 500–700 кг;
• щебень 1100–1300 кг;
• вода – 100–200 литров.

Существует множество таблиц, по которым определяется количественное соотношение компонентов. На практике расчет выглядит следующим образом. Количество используемого гравия будет равно объему полученного раствора. Значит, на 1 м³ бетона, вам потребуется такой же объем наполнителя. Производство в домашних условиях надо выполнять в следующих пропорциях:

• цемент – 0,3 куба;
• вода – 180 литров;
• щебень – 1 куб или 1300 кг;
• песок – 650 кг.

Такой расход компонентов смеси будет отвечать всем требованиям. Увеличение объема щебня и песка в составе может привести к ухудшению качеств материала и снижению его прочности.

Изготовление бетона

При больших объемах бетонных работ целесообразно купить готовый бетон на ближайшем заводе с доставкой миксером. В условиях промышленного производства нормы расхода материалов на 1 м3 бетона выдерживаются достаточно строго. Если же такой возможности нет, можно приготовить необходимое количество смеси и в домашних условиях

Важно правильно оценить свои возможности – бетонирование отдельной конструкции необходимо проводить за один заход

Перед затворением смеси определяют расход материалов на 1м3 бетона. Расчет нормы расхода составляющих делать не обязательно, достаточно воспользоваться нижеприведенной таблицей.

Марка производимого расвора	Состав смеси, кг
Цемент М400	Щебёнка	Песок	Вода, л
М75	173	1085	946	210
М100	212	1082	871	213
М150	237	1075	856	215
М200	290	1069	794	215
М250	336	1061	751	220
М300	385	1050	706	225

Смесь приготавливают в бетономешалке соответствующего объема, закладывая в нее отмеренные порции сухого цемента, просеянного песка и щебёнки. Воду рекомендуется добавлять порциями в последнюю очередь.

Расчет армирования для основания здания: методы

Вычисление численности элементов арматуры на фундамент требует использования норм смет государственного назначения (СН 81—02—06—81) или ФЕР и ГОСТ-5781. В сметных нормах указано, что армирование монолитного основания здания объемом до 5 куб. метров используют 1 т стали. В сборнике единичных ремонтно-строительных работ расчет на действие эксплуатационной нагрузки проводится в зависимости от типа выполняемого фундамента здания (объемный или плоский). Норма в проектировании между ними может быть с разницей более в 100 килограмм сплавов на 1 м куб.

Ориентировочно вывели показатели нормы объемов используемой арматуры для возведения фундаментов в зависимости от типа в кг/м3:

• ленточной закладки — 20;
• плитный монолитный — 50;
• столбчатый — 10.

В Строительных нормах и правилах (СНиП 52—01—2003 и ВСН 416—81 дополнение 452—84) представлены данные для подсчета материала стандартной постройки. Для этого необходимо знать высоту, глубину закладки и опорную площадь, а по таблицам определить вес, длину и класс проволоки, число прутьев на единицу площади. Поскольку их укладывают в бетонный слой внизу и сверху бетона, в ходе определения величин опираются на тип стройматериала и вид перекрытия. Чем массивнее здание и тяжелее, тем Ø стержней берут больше. Легкие сооружения закладывают прутьями 10—12 мм, тяжелые — до 18 мм. Для железобетона одним из важных показателей является плотность бетонной смеси. Стальных элементов используют в большем количестве при меньшей плотности.

Строительство плитного фундамента

Толщина плиты влияет на укладку арматуры. Если она менее 15 см, то укладка прутьев выполняется в 1 слой. Если показатель превышает эти значения, следует выполнять каркас из сетки. От используемого материала зависит длина ячеек, железобетонные стены выполняют квадратами по 20 см, а для легких построек с использованием газобетона или пустотелого кирпича до 40 см. Например, длина 4 м, высота 0,4 м, а ширина 6 м, прутья 12 мм, в таблицах нормы соотношения определяем, что понадобится 500 м арматуры — 21 ряд горизонтально и 31 вертикально.

Обустройство ленточного фундамента

Для этого типа фундамента применяется армирование продольно. В основном по ширине основания выкладывают арматуру через каждые 20 см. Поэтому провести подсчет количества, зная исходные данные не составляет труда. Все внутренние и примыкающие стены делают с меньшей частотой закладки и диаметра.

Пример: если выложено 6 стальных элемента по ширине конструктивного элемента, то для получения точного количества всей арматуры периметр ленты умножают на 6. Вертикальные элементы закладывают через 1 м в зависимости от глубины закладки и высоты стен. Расстояние закладки стержней до краев бетонной конструкции, менее 5 см, чтобы избежать коррозии. На ленточный фундамент зачастую делают стыковку железных прутков, в которой наложение в месте стыка должно быть 30 диаметров. Если же диаметр ячеек 15 на 15 см, то следует их класть в 2 слоя.

Классификация бетонов

Плотность

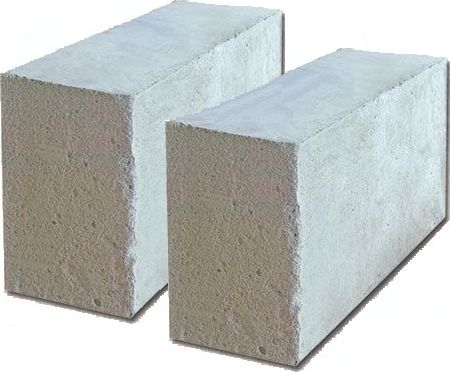

Пеноблоки разных размеров (особо лёгкие)

Бетоны можно разделить по средней плотности, как то: особо лёгкие (менее 500кг/м3), лёгкие (от 500кг/м3 до 1800кг/м3), тяжёлые (от 1800кг/м3 до 2500кг/м3) и особо тяжёлые (от 2500кг/м3 и более).

• К особо лёгким относятся ячеистые бетоны, изготавливаемые автоклавным методом. Их также рассматривают, как теплоизоляционные, так как они обладают низкой теплопроводностью.
• Лёгкая группа делается с применением искусственных или естественных пористых заполнителей. Также это могут быть ячеистые бетоны без заполнителей — в отливаемом блоке искусственно создаются замкнутые поры. Такие материалы используют не только как конструкционные, но и для утепления стен, так как благодаря порам у блоков существенно понижена теплопроводность.
• Для получения тяжёлых бетонов используют щебень гранита, диабаза, известняка и прочих плотных горных пород. Такие смеси могут использоваться для плитных и ленточных фундаментов, стен, колонн и прочих монолитных сооружений. Кроме того, из него делают различные блоки, плиты и панели перекрытия.
• Для особо тяжёлых типов в качестве заполнителя применяют чугунную дробь, стальные опилки и стружку, окалину, барит и тому подобное. В основном такие материалы используются при строительстве атомных электростанций в качестве тампонов для защиты от радиации.

Другие различия

Полимерцементные полы

Структура застывшего вещества может быть плотной, пористой, ячеистой и крупнопористой.

Различие в смесях также состоит из вяжущего вещества, по которому, собственно, и дают название бетону так, это могут быть:

1. Полимеры;
2. Полимерцемент;
3. Молотые шлаки и щелочные растворы (шлакощелочные);
4. Битум;
5. Гипс;
6. Силикат (известь);
7. Цемент, портландцемент (основной тип).

Гидротехнический бетон

Кроме всего прочего, такой материал можно классифицировать по назначению или будущей область применения, от чего в основном и будет зависеть норма расхода материалов на 1м3 бетона. Они могут быть конструкционными, конструкционно-теплоизоляционными, теплоизоляционными, гидротехническими, дорожными, химически стойкими, жаростойкими и декоративными.

Например, для гидроэлектростанций нужно строить плотины и сама плотина возводится из мощного конструкционного бетона, но для того, чтобы отталкивать воду, её покрывают тонким гидроизоляционным слоем. Хотя его цена достаточно высока, но эффект того стоит.

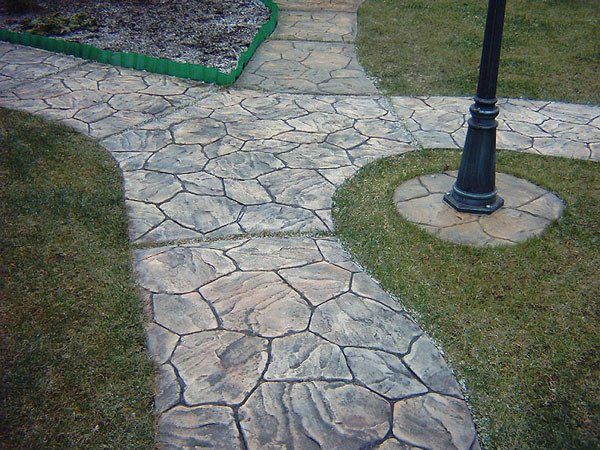

Садовые дорожки из декоративного бетона

Для отделочных работ применяются декоративные бетоны, как на фото вверху — это может быть тротуарная плитка, искусственный камень или мытые панели, где смывается верхний слой цементно-песочного теста, обнажая заполнитель — щебень, гальку, мраморную крошку. Также это могут быть растворы на основе декоративного (белого или цветного) цемента.

Изготовление смеси

Класс	Марка	Плотность кг/м3	Стойкость к воде (W)	Цемент (кг)	Щебень (кг)	Песок (кг)	Вода (л)
B15	М200	2400	8	260	1080	900	155
B15	M200	2385	8	280	1040	895	165
B20	M250	2405	8	300	1080	865	155
B20	M250	2390	8	320	1040	880	165
B22,5	M300	2415	8	340	1080	835	155
B22,5	M300	2400	8	360	1040	830	165
B22,5	M300	2390	8	380	1000	830	175
B25	M350	2420	8	380	1080	800	165
B25	M350	2405	8	400	1040	795	165
B25	M350	2395	8	420	1000	795	175
DP0	M400	2430	10	420	1000	770	155
B30	M400	2420	10	445	1040	765	165
B30	M400	2410	10	470	1000	760	175

С помощью этой таблицы можно вычислить расход материалов на 1м3 бетона

Приготовление бетона своими руками

В данной ситуации, имея перед глазами таблицу, нам несложно будет вычислить нормы расхода материалов на 1 м3 бетона в соответствии с ГОСТ 7473-1994. Давайте для этого мы возьмём наиболее ходовую смесь B22,5 (M300), которую применяют для заливки ленточного монолитного фундамента в малоэтажном строительстве.

Так, нам по таблице на 360кг цемента понадобится 1040кг щебня и 830кг песка (воду не учитываем, так как она испаряется и не входит в массу готового сооружения). Значит, 360+1040+830=2230кг всех ингредиентов, но нас интересует расход материала на 1 куб бетона, поэтому здесь придётся произвести небольшие математические вычисления. Ключевым числом у нас будет 2,23м3 — это 2230кг ингредиентов в совокупности (объёмные и массивные меры очень близко сходятся).

Цемента нам понадобится 360/2,23=161,4кг; щебня — 1040/2,23=466,35кг; песка — 860/2,23=385,65кг. Теперь давайте проверим — 161,4+466,35385,65=1013,4кг. У нас не получилось ровно 1000кг, так как при делении результаты пришлось округлять, но принцип вычисления понятен и вы сможете с его помощью определить расход материалов на куб бетона любой марки.

Основные характеристики бетона

Важнейшая характеристика бетона – его прочность на сжатие. В зависимости от нее устанавливается класс по прочности. Обозначается английской буквой «В» и цифрами, соответствующими прочности образца в Мпа. Выпускаются бетоны классов от В3,5 до В80, в гражданском строительстве наиболее применимы растворы В15 – В30. Кроме классов, для указания прочности может использоваться марка. Обозначается латинской литерой «М» и числом, соответствующим прочности в кг/см кв. Классы и марки довольно точно соотносятся между собой, например, раствор М200 соответствует классу В15, а М300 классу В22,5.

Расход материалов на 1 м3 бетона может существенно меняться в зависимости от требуемого класса или марки раствора.

Нужно заметить, что фактический класс бетона определяется только в лабораторных условиях на 28 день. Поэтому если необходимо точно знать марку смеси, то на этапе ее заготовки следует отлить несколько образцов – кубиков либо цилиндров высотой 100 мм. Возможно определить прочность бетона также приборным методом или молотком Кашкарова, но эти способы менее точны.

Сколько нужно на 1 куб?

В помощь мастеру, строителю – рецепты бетона различных марок. Маркировка бетона определяется не только маркой цемента, но и его дозой в общей кубатуре. Вода и песок изменяются в дозах, исходя из величины камешков. Для частного строительства зачастую применяется следующее соотношение: ведро цемента, два ведра песка и три ведра гравия – доза 1: 2: 3 сгодится на фундамент. Соответственно, 1: 3: 3 – соотношение для менее капитальных целей, например, территория двора, куда, скажем, заезжают легковые машины, придворового тротуара (на улице, где мимо ограждения снуют прохожие).

Другой вариант – тротуарная плитка, изготовленная на основе мелкощебёночного бетонного стройматериала. Она включает в себя щебёночный отсев и полимерные присадки, повышающие её прочность (упругость на слом изделия).

Для пешеходных зон и игровых площадок, где используется твёрдое покрытие, несущественное отклонение от строгой пропорции не сыграет роковой для прочности затвердевшего бетона роли. Трещины не проявятся раньше, чем это случилось бы в естественных условиях.

Для пользователей, не желающих тратить время на самостоятельные подсчёты, действует онлайн-калькулятор на сайте любой компании, поставляющей песок, щебень, цемент и строительные смеси разного назначения.

К стандартной фракции щебёнки относят размер камешка в 2 см – эта величина наиболее востребована в дачно-загородном строительстве. Средняя плотность дроблёного камня составляет примерно 1400 кг/м3 – с учётом воздушных зазоров между камешками, учитывая небольшое расхождение камней в готовом бетоне, вес кубометра сравняется с 12 центнерами.

Дальнейшие расчёты показали, что:

• требуется 1200 кг щебня,
• на кубометр стандартного (для некапитальных опор) бетонного слоя заливают 220 л воды;
• 250-300 кг цемента;
• более 500 кг песка.

При условии отсутствия пузырей воздуха в только что залитом бетоне заполнение пустот между камешками за счёт цементного раствора окажется максимальным. В течение последующих нескольких часов с момента окончания заливки бетона цемент реагирует с большей частью (до 90% по массе) воды, образуя каменистую массу – она и дополнит вещество щебнем, который положили в бетон.

Все материалы должны перед замесом проверяться – песок и щебень желательно промыть. Если перелить воды, бетон не обретёт требуемую прочность.

Бетон марки М300, к примеру, требует расхода:

• 385 кг цемента марки М300;
• 1207 кг щебня;
• 504 кг песка;
• 215 л очищенной воды.

Пересчёт ведётся на объём бетона в 1 м3. Заменять песок наполнителями вроде отсева того же щебня, кирпичного и стеклянного боя, измельчённого бывшего в употреблении бетона, железа, опилок, сбитой со стен штукатурки, битых газоблоков (после сноса старых строений), крайне не рекомендуется. Песок – один из самых дешёвых стройматериалов, его не проблема заказать ровно столько машин, сколько требуется для полномасштабного строительства (или реконструкции) на конкретном объекте. Фирмы-добытчики карьерного песка работают напрямик со многими частными покупателями.

Основные правила расхода материалов

Пропорции песка, цемента и щебня для приготовления бетона.

Цемент нельзя хранить дольше предполагаемого срока годности, ведь со временем он теряет свои свойства. По прошествии месяца с даты изготовления наблюдается потеря его прочности до 10%. Этот факт нужно учитывать при расчете пропорций. Если вы приобрели стройматериал марки М300, то спустя месяц у него будут характеристики схожие с М250. Не рекомендуется готовить раствор в больших количествах. Ведь оптимальная консистенция достигается путем проб и ошибок. На практике часто используется бетон с количеством цемента, песка и щебня в пропорции 1:3:5. При этом не следует забывать, что точность расхода цементирующего материала на 1 куб раствора составляет 1 кг, а щебень можно добавлять с допустимой погрешностью 5 кг.

Для того чтобы получить определенную марку бетона, достаточно применить подходящую комбинацию ингредиентов. Соотношение жидкости и цемента можно менять в разные стороны. Все зависит для каких целей вам необходим готовый раствор. Из одинаковых материалов у вас есть возможность приготовить бетонную заливку разных маркировок. Если у вас в наличии цемент разных марок, а нужно приготовить одинаковую смесь, то этого легко достигнуть путем снижения в общей массе расхода материала более высокой пробы.

Расход цемента больше 500 кг на 1 куб бетона приведет к резкому ухудшению качества раствора.

Оптимальной зернистостью песка, который входит в состав бетона, считается размер от 1,1 до 3,5 мм. В нем не должно быть добавок глины. Она существенно снизит прочность бетонного раствора.

Главным критерием используемой воды служит чистота. Для приготовления раствора не подходит жидкость из водоемов с примесью водорослей.

Формула процента армирования железобетонных конструкций – соотношение бетона

В процессе длительной эксплуатации строительные конструкции подвергаются воздействию сжимающих и изгибающих нагрузок, а также крутящих моментов. Для усиления выносливости железобетона и расширения сферы его использования выполняется усиление бетона арматурой. В зависимости от массы каркаса, диаметра прутков в поперечном сечении и пропорции бетона изменяется коэффициент армирования железобетонных конструкций.

Разберемся, как вычисляется данный показатель согласно требованиям стандарта.

Для того, чтобы армирование выполняло свое назначение, необходимо расчитать усиление бетона, соответствующий минимальному проценту

Процент армирования колонны, балки, фундаментной основы или капитальных стен определяется следующим образом:

• масса металлического каркаса делится на вес бетонного монолита;
• полученное в результате деления значение умножается на 100.

Коэффициент армирования бетона – важный показатель, применяемый при выполнении различных видов прочностных расчетов. Удельный вес арматуры изменяется:

• при увеличении слоя бетона показатель армирования снижается;
• при использовании арматуры большого диаметра коэффициент возрастает.

Для определения армирующего показателя на подготовительном этапе выполняются прочностные расчеты, разрабатывается документация и делается чертеж армирования. При этом учитывается толщина бетонного массива, конструкция металлического каркаса и размер сечения прутков. Данная площадь определяет нагрузочную способность силовой решетки. При увеличении сортамента арматуры возрастает степень армирования и, соответственно, прочность бетонных конструкций. Целесообразно отдать предпочтение стержням диаметром 12–14 мм, обладающим повышенным запасом прочности.

Показатель армирования имеет предельные значения:

• минимальное, составляющее 0,05%. При удельном весе арматуры ниже указанного значения эксплуатация бетонных конструкций не допускается;
• максимальное, равное 5%. Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Чтобы гарантировать надежность конструкций из железобетона, необходимо соблюдать требования строительных норм

Определяем, сколько цемента, песка, щебня и воды в кубе бетона.

4 Июнь, 2013 — 12:35 Бетон – один из самых востребованных материалов в строительстве. Такая популярность бетона объясняется его превосходными свойствами: прочностью на сжатие, удобностью в формовке и укладке, водонепроницаемостью, водостойкостью, невысокой ценой.

Для изготовления бетона используется цемент, вода и так называемые заполнители, которые могут быть крупными (щебень) или мелкими (песок). Перед строителями часто встает вопрос, как же правильно замешать бетон. Именно на этом этапе обычно требуется определиться с тем, сколько цемента в кубе бетона.

На сегодняшний день существует большое количество марок бетона, различающихся по своему составу, а точнее, по объемному или массовому соотношению входящих в его состав компонентов. Например, для создания 1 кубометра бетона марки 100 требуется 200 кг цемента, для создания 1 куба бетона марки 400 требуется уже 360 кг цемента.

Существуют специальные таблицы, из которых можно понять не только то, сколько цемента на куб бетона потребуется, но также и процентное содержание других компонентов бетона в готовом составе.

Так, например, для самого ходового бетона марки 300 необходимо смешать цемента М400 382 кг, песка 705 кг, щебня 1080 кг и воды 220 литров. Для бетона 100 марки понадобится 214 кг цемента (М400), 870 кг песка, 1080 кг щебня и 210 литров воды.

В общих чертах можно определить, сколько песка в кубе бетона, по следующей схеме:

На 1 объемную долю цемента в бетоне марки 100 приходится 4,1 доли песка и 6,1 доли щебня; для бетона марки 150 соотношение цемента (М400), песка и щебня составляет 1 к 3,2 и к 5,0; для бетона М200 — 1 к 2,5 и к 4,2; для М250 – 1 к 1,9 и к 3,4 (цемент: песок: щебень); для 300 1 к 1,7 и к 3,»; для 340 1 к 1,1 и к 2,4.

Таблица 1. Пропорции цемента, песка и щебня по маркам бетона

Марка бетона	пропорции цемент : песок : щебень
цемент марки 400	цемент марки 500
100	1,0 : 4,1 : 6,1	1,0 : 5,3 : 7,1
150	1,0 : 3,2 : 5,0	1,0 : 4,0 : 5,8
200	1,0 : 2,5 : 4,2	1,0 : 3,2 : 4,9
250	1,0 : 1,9 : 3,4	1,0 : 2,4 : 3,9
300	1,0 : 1,7 : 3,2	1,0 : 2,2 : 3,7
400	1,0 : 1,1 : 2,4	1,0 : 1,4 : 2,8
450	1,0 : 1,0 : 2,2	1,0 : 1,2 : 2,5

Зная данные пропорции, можно не только без труда узнать, например, сколько щебня в кубе бетона, но и замесить абсолютно любое количество качественного бетона без особого труда.

Таблица 2. Соотношения между классом и марками бетона по прочности.

Марка	Класс	Прочность, кг/см2
М-100	В7,5	98,2
М-150	В10	131,0
М-150	В12,5	163,7
М-200	B15	196,5
М-250	B20	261,9
М-350	B25	327,4
М-400	B30	392,9
М-450	B35	458,4
М-500	B40	532,9

Важно отметить, что от марки цемента, используемого для изготовления бетона, будут зависеть его физические и механические свойства. Так, если вместо цемента М400 добавить цемент М500, марка бетона повысится (скажем, вместо 200 он станет 350). Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза

Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза.

Простая схема замеса бетона

Если для строительства вам не требуется заводская точность, и необходимости строго выдерживать марку бетона нет, можно воспользоваться упрощенной схемой: на 1 часть цемента взять 0,5 части воды, 2 части песка и 4 части щебня. Для изготовления 1 кубометра бетона весовые доли компонентов при данном соотношении будут следующими: цемент – 330кг (0,25 метра кубических), вода 180 л (0,18 метров кубических), песок 600 кг (0,43 метра кубических), щебень 1,25 тонны (0,9 метра кубических).

Сколько необходимо цемента, песка, гравия(щебня) и воды чтобы получить куб бетона:

Бетон М50

• Портланд цемент М400 — 380 кг. (1)
• Гравий — 608 кг.(1,59)
• Песок — 645 кг. (1,69)
• Вода — 210 л.(0,55)

Бетон М75

• Портланд цемент М300 — 175 кг. (1)
• Щебень — 1053 кг.(6,02)
• Песок — 945 кг. (5,4)
• Вода — 210 л.(1,2)

Бетон М100

• Портланд цемент М300 — 214 кг. (1)
• Щебень — 1080 кг.(5,05)
• Песок — 870 кг. (4,07)
• Вода — 210 л.(0,98)

Бетон М150

• Портланд цемент М400 — 235 кг. (1)
• Щебень — 1080 кг.(4,6)
• Песок — 855 кг. (3,64)
• Вода — 210 л.(0,89)

Бетон М200

• Портланд цемент М400 — 286 кг. (1)
• Щебень — 1080 кг.(3,78)
• Песок — 795 кг. (2,78)
• Вода — 210 л.(0,74)

Бетон М250

• Портланд цемент М400 — 332 кг. (1)
• Щебень — 1080 кг.(3,25)
• Песок — 750 кг. (2,26)
• Вода — 215 л.(0,65)

Бетон М300

• Портланд цемент М400 — 382 кг. (1)
• Щебень — 1080 кг.(2,83)
• Песок — 705 кг. (1,85)
• Вода — 220 л.(0,58)

Бетон М350

• Портланд цемент М400 — 428 кг. (1)
• Щебень — 1080 кг.(2,5)
• Песок — 660 кг. (1,54)
• Вода — 220 л.(0,51)

p.s. Последовательность закладки материалов в бетономешалку, влияет на качество бетона.

Расход компонентов: куб за кубом

Далее необходимо знать расход цемента и других материалов на один куб бетона:

• Для простых бетонных изделий понадобится материала: марка бетона – 100, марка цемента понадобится 300/400, расход – 225 кг;
• Для железобетонных изделий: марка бетона – 150, марка цемента понадобится 300/400, расход – 265 кг; бетон М200, цемент М400, расход – 310/380 кг; бетон М300, цемент М500/600, расход – 380 кг.

Для напряженно-армированного уже берется марка бетона – 400 или же 500, а также марка цемента – 600, расход – 480-530 кг.

Расход материалов на 1 м3 бетона также во многом зависит от количества воды. Водоцементное соотношение на куб при гравийном заполнителе составляет:

• Бетон М100: цемент М200 – отношение 0,68, М250 – отношение 0,75, М300 – отношение 0,8;
• Бетон М150: цемент М200 – отношение 0,5, М250 – 0,57, М300 – 0,66, цемент М400 – отношение 0,7, М500 – 0,72, М600 – 0,75;
• Бетон М200: цемент М200 – отношение 0,35, М250 – 0,43, М300 – 0,53, М400 – отношение 0,58, М500 – 0,64, М600 – 0,66;
• Бетон М250: цемент М200 – отношение 0,25, М250 – 0,36, М300 – 0,42, М400 – отношение 0,49, М500 – 0,56, М600 – 0,6;
• Бетон М300: цемент М250 – 0,28, М300 – 0,35, М400 – отношение 0,42, М500 – 0,49, М600 – 0,54;
• Бетон М400: цемент М400 – отношение 0,33, М500 – 0,38, М600 – 0,46;

Далее можно приступать к определению необходимого объема на 1м3 бетона песка и гравия (щебня). Для этого из одного кубометра бетона надо вычесть сумму объемов воды и цемента. В итоге получаем количество объема, приходящегося на песок и наполнители. При этом надо учесть, что песок бывает различной крупности, что влияет на соотношение компонентов:

• Крупный песок – модуль требуемой крупности 2,4-3,5Мк;
• Средний песок – крупность 2,5-1,9 Мк;
• Песок мелкий – крупность 2-2,5 Мк;
• Песок очень мелкий – крупность 1,1-1,6Мк;
• Тонкий песок – крупность до 1,2 Мк.

Для того чтобы определить правильный расход материалов на куб бетона, необходимо знать процентное соотношение от общего количества:

• Размер щебня 10 мм, а содержание песка 56%, расход воды 230 м3;
• Щебень 15 мм – песок 52% — вода 220 м3;
• Щебень 20 мм – песок 49% — вода – 200 м3;
• Щебень 25 мм – песок 46% — вода — 195 м3;
• Щебень 40 мм – песок 41% — вода — 185 м3;
• Щебень 50 мм – песок 39% — вода — 177 м3;
• Щебень 70 мм – песок 35% — вода – 167 м3.

Теперь можно высчитать абсолютный объем щебня и песка, исходя из приведенных процентных соотношений, по такой формуле: абсолютный объем песка (щебня) равен произведению объема смеси на процентное соотношение песка (щебня), разделенному на сто.

Расход песка, а также щебня можно вычислить путем умножения абсолютного объема на плотность (приведена выше).

Пример подсчета материалов на куб бетона:

Приведем пример, как можно вычислить расход материалов на 1 м3 бетона. Необходимо получить бетон марки 200 с подвижностью пять сантиметров. Щебень имеет размеры в 40 мм, для смеси водоцементное отношение – 0,57, песок — плотность 2,63 грамм/см3,цемент — плотность 3,1 грамм/см3, щебень — массой в 2,6 кг/л.

Подача бетона

Расход всего цемента определяется таким образом: расход цемента = объем воды : (Расход воды/цемент), то есть, количество цемента равно 325 кг. Необходимые данные находим по таблицам.

Далее вычисляем абсолютный объем песка и щебня: объем = 1000(185+(325:3,1)) = 710 литров.

Затем объем песка: объем 290 = (710*41):100 литров. И объем щебня: 420 литров (аналогично песку).

После этого определяются общие расходы: для песка – 763 кг; для щебня – 1092 кг.

Расход материала на куб бетона будет составлять: цемент – 325 кг, вода – 185 литров, песок – 763 кг, щебень – 1092 кг. Объемные массы составляют 2363 кг/м3.

Сам состав для данной бетонной смеси необходимо выражать таким образом: цемент/речной песок/щебень, то есть 1 (325:325)/2,3 (763:325)/3,4 (1092:325).

Как вы убедились показателей масса и для расчетов материала на куб бетона понадобятся навыки. Не стоит паниковать, пора взяться за листок бумаги и калькулятор. У вас обязательно все получится!

Подбор состава обычного тяжёлого бетона, страница 3

Ц, В, П, Щ – расход цемента, воды, песка, крупного заполнителя в кг на 1 м3 бетона.

Состав бетона по объёму:

, где

VЦ, VП, VЩ, — объём цемента, песка и крупного заполнителя.

, где

rН.Ц., rН.П., rН.Щ. – насыпная плотность цемента, песка, крупного заполнителя.

При выражении состава бетона по объёму В/Ц указывается отдельно по массе.

6.

Полученный состав бетона называется лабораторным, так как в расчёте берутся заполнители в сухом состоянии. На производстве фактически все заполнители содержат наибольшее количество воды. Поэтому при назначении производственного состава бетона учитывают влагу, содержащуюся в заполнителях, и их расход больше на величину влажности, а расход воды соответственно меньше.

7.

При изготовлении бетонной смеси её объём будет меньше суммарного объёма исходных компонентов на величину уплотнения смеси при перемешивании. Уменьшение объёма бетонной смеси учитывается коэффициентом выхода бетона b:

Коэффициент выхода бетона в зависимости от пустотности заполнителей и состава бетона находится в пределах 0,60-0,75.

Зная коэффициент выхода бетона и расход материалов, определяют дозировку материалов на один замес бетономешалки ёмкостью V по формулам:

,где

ЦV, ПV, ВV, ЗV – количество цемента, песка, воды и крупного заполнителя на один замес бетономешалки ёмкостью V, кг.

Пример расчёта состава бетона

Рассчитать состав бетона марки 200 (300) в возрасте 28 суток нормального твердения, предназначенного для изготовления плит покрытия промзданий. Условия эксплуатации плит нормальные. Осадка конуса бетонной смеси 2см, метод уплотнения – вибрационный.

Данные о материалах.

Компонент бетонной смеси	Плотность, кг/м3	Влажность, W%	Примечание
Истинная r0	Насыпная rН
Песок кварцевый	2620	1460	3	МКР=2,1
Щебень гранитный	2600	1490	1	ДНАИБ=40мм
Портландцемент	3100	1100	—	RЦ=380кг/см2 М400 Д10
Вода	1000	—	—

Расчёт состава бетона ведут в следующем порядке:

1.

По табл.3 находят расход воды В=170 л/м3.

2.

Определяют величину цементно-водного и водоцементного отношений:

коэффициент А принят по табл.4 равным 0,60 (для заполнителей рядового качества).

3.

Определяют расход цемента:

кг/м3.

4.

Вычисляют расход щебня. Коэффициент КРАЗД по табл.5 равен 1,32.

Объём пустот определяют по формуле:

кг/м3.

5.

Рассчитывают расход песка:

кг/м3.

Таким образом, расход материалов на приготовлении 1 м3 бетона составляет:

— цемент, кг — 226

— вода, кг — 170

— песок, кг — 694

— щебень, кг — 1280

Вычисляют ориентировочную плотность:

кг/м3.

6.

Состав бетона (номинальный и производственный) в относительных единицах определяют после корректировки подвижности бетонной смеси. Номинальный состав бетона по массе в относительных единицах:

Для выражения состава бетонов по объёму вначале рассчитывают объёмы материалов:

Номинальный состав по объёму:

7.

Определяют коэффициент выхода бетонной смеси:

при В/Ц==0,75

8.

Студенты по заданию преподавателя определяют производственный состав бетона.

2.Приготовление пробного замеса и корректировкасостава бетонной смеси

Пробными замесами устанавливают соответствие расчетного состава бетона заданным условиям подвижности бетонной смеси и прочности затвердевшего бетона. Пробный замес делают обычно в объёме 10 л., т.е. отвешивают сухие материалы в количестве 1/100 от расчетного расхода их на 1 м3 бетона. Отвешивают требуемое количество компонентов и готовят смесь.

Смесь готовят в следующем порядке:

¨ смачивают противень, в котором предстоит готовить смесь ;

¨ всыпают песок, добавляют цемент и перемешивают до получения смеси однородного цвета;

¨ в цементно-песчаную смесь добавляют крупный заполнитель и перемешивают до равномерного распределения в смеси крупного заполнителя ;

¨ в середине перемешанной смеси делают углубление, куда вливают половину необходимой воды, осторожно перемешав, собирают смесь в кучу и вливают всю оставшуюся воду, после чего интенсивно перелопачивают бетонную смесь до однородного состояния. Длительность перемешивания от начала затворения должна быть 5 мин;

Нормы и стандарты

Стандартные нормы расхода арматуры рассчитаны под разные случаи. Архитекторам необходимо учесть все тонкости, которые были приведены выше. Ко всему прочему необходимо принимать к сведению и характеристики самой бетонной смеси:

• сколько примесей содержится;
• состав добавок;
• свойства компонентов.

У зданий, которые отличаются между собой конструкционными особенностями и назначением, есть свои требования касательно показателей прочности. И не последнюю роль здесь играет количество используемых металлических стержней.

Что касается расчета, сколько тонн арматуры в 1 м3 бетона требуется, то это можно определить с помощью следующих нормативов:

• Государственные элементные сметные нормы или ГЭСН.
• Федеральные единичные расценки или ФЕР.
• Государственные стандарты или ГОСТ.

Согласно нормам ГЭСН на каждый кубический метр бетона должно приходиться не менее 200 кг арматуры или одна тонна на 5 м3.

Регламенты ФЕР основываются на показаниях ГЭСН, а поэтому требования у этих стандартов схожие. Однако федеральные расценки немного мягче – количество арматуры на 1 кубометр может находиться в пределах 187 кг. В то же время это относится непосредственно к железобетонным плитам высотой не больше 2 метров и глубиной в 1 м.

Однако для получения максимально точных расчетов следует пользоваться ГОСТами 5781-82 и 10884-94. В них содержится все необходимые сведения касательно стержневой и термомеханически упрочненной арматуры для ЖБК.
