Реле времени: виды и схема, принцип работы

Временные диаграммы работы реле

Процессы работы реле удобно представляются с помощью
временных диаграмм.

Срабатывание обычного
нейтрального реле сопровождается тремя событиями, которым соответствуют точки
на временной диаграмме:



притяжение

1-момент срабатывания реле;
2-момент размыкания тылового контакта; 3- момент замыкания фронтового контакта.
Отрезок 1-2 соответствует времени трогания при притяжении; 2-3 соответствует
времени перелета при притяжении; 1-3 времени притяжения.

Отпускание

4-выключение обмотки реле;
5-момент размыкания фронтового контакта; 6- момент замыкания тылового контакта;

Отрезок4-5 соответствует времени
трогания при отпускании; 5-6 соответствует времени перелета при отпускании; 4-6
времени отпускания.

Заштрихованная область на
диаграмме представляет собой время (отрезок 1-4), в течении которого по обмотке
реле протекает ток.

Если реле имеет мостовые
контакты, то его временная диаграмма имеет несколько иной вид:

При срабатывании такого
реле, у него первоначально замыкается фронтовой контакт (т.3), а затем
размыкается тыловой (т.2)

При обесточивании реле сначала
замыкается тыловой контакт(т.6), а затем размыкается фронтовой (т.5)

Временные диаграммы используются
для записи работы релейно-контактных схем.

Рассмотрим для примера работу
пульс-пары реле, которая может использоваться в качестве генератора импульсов.

В момент
нажатия кнопки S срабатывает реле А (т.1). При
замыкании фронтового контакта 11-12 А (т.3) срабатывает реле В (точка 1). Его
тыловой контакт 11-13 В размыкается (т.2), что приводит к обесточиванию реле А
(т.4) и размыканию контакта 11-12 А (т.5).

На что обратить внимание при покупке РВ

Приобретая подобное оборудование, следует обратить внимание на ряд нюансов. Как подключить реле времени, насколько сложен данный процесс – в этом случае подобные вопросы второстепенны

Основное, что нужно отметить при покупке РВ:

Какая токовая нагрузка является максимально допустимой для приобретаемого оборудования. Высчитать необходимую несложно. Достаточно сложить потребляемую мощность устройств, планируемых к подключению через реле времени и разделить полученный показатель на напряжение сети – 220 В.
РВ могут отличаться по типу крепления. Некоторые из них устанавливаются на ДИН-рейку, другие фиксируются при помощи болтов.
По диапазону рабочих температур устройства также могут быть разными. Следует учитывать, что чем он больше, тем выше будет стоимость.
Вид РВ – аналоговый или цифровой. Несмотря на то, что второй дороже, функционал его выше, а управление проще. Это значит, что предпочтительнее будет выбрать именно его.
Количество каналов управления. Если требуется подключение основного и вспомогательного освещения, подойдет двухканальное реле времени.
Тип таймера. Здесь следует выбирать в зависимости от области применения. Самым дорогим вариантом будет устройство с годовым таймером и учетом выходных дней.
Существуют модели с астрономическим таймером. Такие устройства привязываются к местности, после чего самостоятельно корректируют время циклов, в зависимости от закатов и рассветов.
Сложность монтажа

Это последнее, на что следует обратить внимание. Ведь вне зависимости от того, как подключается реле времени, с его коммутацией всегда можно разобраться по схеме.

Электромагнитные

Задействуется только в электроцепях с током постоянного типа и включает такие компоненты, как магнитопроводный элемент, обмотка управляющего типа, короткозамкнутый виток.

Задерживание в переключение создается благодаря короткозамкнутой обмотке. В ней присутствует один виток, который фиксируется на стержневом компоненте магнитопровода. Этот виток имеет вид гильзы. Производят его из металла – алюминия или меди.

Чтобы обеспечить интервал задержки на срабатывание, предусматривается магнитопоток вспомогательного действия. Регулировка возможна посредством изменения параметров зазора или натяжения пружины возвратного действия. Регулируется в пределах 5 с.

Реле распространено в цепях, обеспечивающих управление разгоном или торможением электрического привода. На временную задержку влияет температурный режим. Если обмоточная температура отклоняется на 10оС, то задержка меняется на 4%.

Критерии выбора покупных изделий

Если нет желания или возможности смастерить реле самостоятельно, то можно купить готовую конструкцию. Найти её можно в магазинах, специализирующихся на продаже и ремонте электроприборов. В этом случае денежные затраты будут намного больше, чем при изготовлении своими руками, но снизятся временные потери.

Основные критерии выбора:

1. Диапазон задержки. Это основной параметр, который следует учитывать при покупке реле времени. Он определяется исходя из назначения устройства и особенностей его работы.
2. Тип коммутируемого тока. Реле способны коммутировать как постоянный, так и переменный ток. В первом случае рекомендуется покупать устройства типа DC, а во втором — AC. В некоторых случаях оптимальным вариантом будет использование универсальных изделий, имеющих маркировку AC/DC.
3. Степень защиты. В зависимости от места установки реле (на улице или в помещении), необходимо выбирать определённые модели. Устройства, которые будут находиться на открытом пространстве, должны иметь дополнительный защитный корпус и обладать индексом IP40. Для размещения внутри здания подойдёт изделие с индексом IP20.
4. Максимальный коммутируемый ток. Если покупаемое приспособление будет использоваться в бытовых приборах, то специалисты советуют выбирать те модели, которые способны коммутировать нагрузку в пределах от 10 до 16 А.
5. Возможности подключения. Большинство современных изделий можно одновременно подключить к двум элементам. Так работу реле с задержкой времени можно контролировать из 2 мест, находящихся в разных концах комнаты.
6. Габариты. Профессионалы советуют покупать максимально компактные устройства, так как для них будет проще найти место установки.
7. Способ монтажа. В некоторых случаях требуется контролировать и этот параметр, так как многие модели нуждаются в креплении на DIN-рейку.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

• на транзисторах;
• на микросхемах;
• для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
2. Конденсатор.
3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

• резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
• диод 1N4148;
• емкость на 4700 мкФ и 16 В;
• кнопка;
• микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

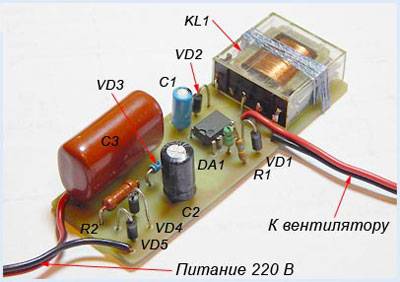

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
2. Тиристор ВТ 151 — 1 шт.
3. Емкость на 470 нФ — 1 шт.
4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Читайте далее:

Что такое делитель напряжения и как его рассчитать?

Основные виды и принцип работы реле времени

Как определить полярность электролитических конденсаторов, где плюс и минус?

Принцип работы и схема подключения теплового реле

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи розетки с таймером можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

• простая задержка момента включения;
• после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
• то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
2. В течение заранее заданного интервала линия остается подключенной к сети.
3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
4. Нагрузка вновь подключается на то же время, что и в первый раз.
5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

• одна из них в нерабочем положении всегда разомкнута;
• другая группа контактов в нормальных условиях находится в замкнутом состоянии;
• третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Принцип работы

Реле времени оснащено контактной группой. Именно с её помощью происходит включение и отключение. В качестве контроллера выступает катушка, являющаяся электромагнитом, или часовой механизм. В аналоговых и электронных аппаратах применяется кварцевый генератор. С его помощью образуются импульсы, которые и определяют течение времени. Функционируют приборы по такому принципу:

1. На устройство подаётся сигнал.
2. В приборе заранее программируется требуемое количество импульсов.
3. По достижении необходимого показателя происходит какое-либо действие.
4. Счётчик времени снова становится на ноль, после чего весь процесс повторяется.

Электронное (цифровое) реле времени заменило аналоговое механическое. Такие аппараты управляются с помощью якорей, которые меняют контакты с определённой задержкой. Работает прибор благодаря изменению показателей напряжения на конденсаторе. В конструкции есть специальный узел. Он функционирует на RC-цепи. Именно этот элемент задаёт время. В необходимый период на реле поступает команда. Устройство либо замыкает, либо размыкает контактные пары, которые включаются в цепь.

Современные аппараты дополняются микроконтроллером, с помощью которого человек может программировать прибор, не разбирая его. Такому типу не нужна какая-либо специализированная настройка. Он начинает функционировать сразу же после подключения к электросети. На этих реле можно устанавливать задержку от 1 секунды до нескольких недель. В конструкцию входят:

• магнитный провод;
• специальная немагнитная прокладка (она обязательно должна присутствовать для корректной работы);
• якорь.

Чтобы замедлить переключение, часто применяют короткозамкнутую обмотку. Когда к ней подаётся электрический ток, появляется магнитное поле, благодаря которому создаётся препятствие для увеличения магнитной силы. Это значительно сокращает время срабатывания якоря. Пневматические приборы функционируют благодаря демпферу. Задержка контролируется с помощью воздушного отверстия, сечение которого можно изменять.

Конструкция

Конструкция реле времени отличается механизмом замедления. И самыми современными в этом плане можно назвать электронные реле времени, которые имеют и другое название – таймеры электронные. Они обладают непревзойденной точностью и широким диапазоном выдержки – от долей секунды до нескольких лет. Более того, многие электронные таймеры имеют возможность расширенного программирования, оснащаются механизмом обратной связи и могут информировать о наличие сбоя при выполнении команды. А все потому, что таймеры электронные работают на основе цифровых решений и представляют собой не просто логические устройства, а полноценные микроконтроллеры.

Но не стоит забывать и о других механизмах замедления, в частности, анкерных и часовых. Здесь отсчет времени производится за счет пружины, стягивающейся под действием электромагнита. Скорость хода зависит от подаваемого на обмотку тока. Подобные механизмы часто используются в мощных реле времени, рассчитанных на силу тока в несколько тысяч ампер. В силу своей конструкции они дополнительно служат тепловой защитой от перегрузок.

Далее можно отметить моторные реле времени. У них отсчет интервалов производится за счет электродвигателя с редуктором и контактов. Также необходимо отметить замедление на основе гидравлических и пневматических механизмов. Они регулируют интервалы подачей воздуха или жидкости в рабочую область. Наконец, стоит упомянуть про механизм с электромагнитным замедлением. Он применяется только на сетях с постоянным током и обеспечивает задержку времени с помощью дополнительной короткозамкнутой катушки. Помимо этого конструкцию реле времени можно классифицировать по исполнению.

Так, оно может быть модульным – удобным для установки на DIN-рейку или просто в электрощиток. Исполнение может быть встраиваемым, без собственного корпуса и питания, что удобно для создания более сложных систем. А бывает и моноблочное исполнение, когда реле времени представляет собой полностью автономное устройство с собственным питанием и выходами для подключения нагрузки. Сфера применения реле времени находится в прямой зависимости от его характеристик и принципа работы. Так, электромагнитное реле применяется для того, чтобы запускать мощные двигатели. Другие виды РВ могут использоваться для управления вентиляцией, поливом, освещением и обогревом помещений.

Циклическое реле времени

На транзисторах

Транзисторная схема наиболее легкая в сборке, менее затратная из всех вариантов. Самая простая включает всего 8 элементов, которые можно разместить без платы, спаяв между собой. Часто такое простое реле времени создают и применяют для освещения: после нажатия тумблера лампа горит заданный промежуток времени, потом сама выключается.

Что потребуется:

• э/м реле 250 В, 5 А, допускаются параметры выше;
• транзистор КТ973А, подойдут также подобные, например, 973Б;
• диод КД105Б или иной подходящий;
• микропереключатель («микрик», кнопочка или с бегунком);
• резисторы 3 шт.: на 100 Ом; 2.2 мОм и переменный на 820 Ом (ним будет регулироваться временная пауза);
• конденсатор 3300 мкФ, 25 В.

Самоделку можно использовать, например, для включения вентиляции в гараже.

Алгоритм работы:

1. Исходная позиция перекл. S1 — «выкл». Конденсатор C1 пока разряжен и когда первый элемент переключат в другое положение, стартует его зарядка.
2. Транз. VT1 пока открыт, поскольку ток заряженного C1 течет сквозь его базу. При зарядке он понижается и VT1 через небольшой промежуток выходит из насыщения (из состояния, когда сопротивление «эмиттер-коллектор» наименьшее, вхождение в насыщение составных транзисторов как бы не происходит).
3. Ток коллектора VT1 падает быстрее, в момент, его нехватки, чтобы исполнительный расцепитель K1 держал контакты K1.1 сомкнутыми, они расцепляются.
4. Для нового запуска реле переводят переключатель в позицию «выкл.», чтобы конденсатор разрядился и через 5–10 сек. — «вкл.» Продолжительность задержки зависит от емкости данного элемента (чем она выше, тем дольше пауза) и от положения регулятора подстроечного резистора R1 (возрастает сопротивление — длиннее пауза). Диод VD1 предназначен для защиты транз. VT1.

Окончательный вид:

Простая сборка на одном биполярном транзисторе

Запчасти для реле задержки выключения 12 вольт:

• э/м расцепитель 10 А, 250 В;
• конденсатор 3.3 мФ, 25 В;
• диод КД105Б (или аналог);
• резисторы: 1 кОм; от 1 до 100 Ом, в нашем случае 18 Ом;
• переключатель.

Мультиметром определяем выводы диода:

Определяем сопротивление релейной обмотки. Соотношение напряжения питания к ней не должно превышать макс. тока на коллекторе Iкmax примененного транз. (КТ315 Iкmax=100 мА=0.1 А).

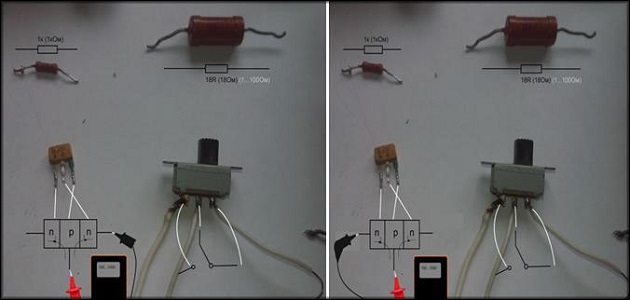

Мультиметром проверяем транзистор:

Далее, самодельное на 12 В реле времени конструируется по схеме:

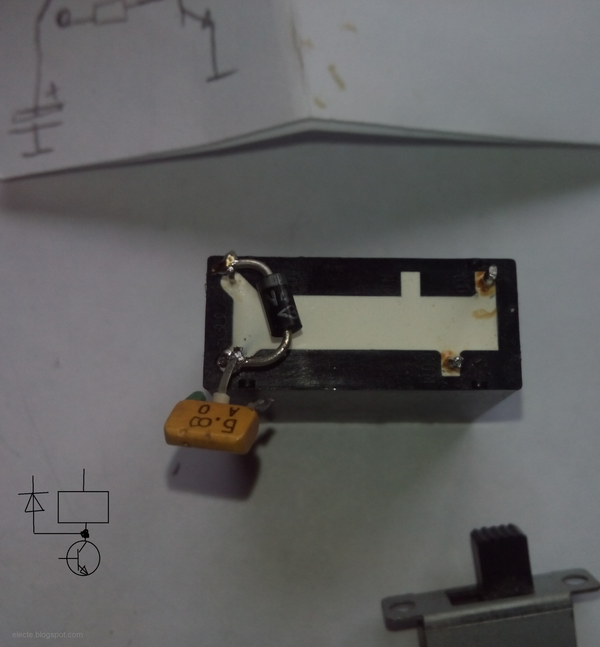

Сборка поэтапно в иллюстрациях:

Вот еще подобные чрезвычайно простые схемы (у первой задержка от 2 сек. до 9 мин. 20 сек.):

Как работает

Алгоритм для первой описанной нами схемы (он же подобный и у других, анализируемых в разделе):

1. Перекл. S1 в позиции зарядки — конд. C1 аккумулирует энергию через резистор R1 (не должно быть слишком низкое количество Ом).
2. При «полном» C1 «микрик» переводят в «вкл.» — он начинает разряжаться через резистор R2 и транзисторную базу VT1.
3. Пока идет разрядка, контакты реле сомкнутые. Когда ток становится достаточно слабым — размыкаются.

Элементарный эффективный вариант с задержкой 10 мин

Рассматриваемый дальше вариант расценивается пользователями как один из лучших среди простых самоделок такого типа.

Задержка — 10 мин. Можно обойтись без платы. Регулировка — стандартным резист. R1, управляют изделием контактами. Можно также создать площадку, макет ниже:

С двумя транзисторами, также и для включения нагрузки

В схеме есть 2 транзистора:

• первый (Б1) — регулировка, управление паузой. Запускает таймер;
• второй — электронный ключ, активация и отключение питания обслуживаемого прибора.

Сложность состоит в подборе сопротивления R3. Нам потребуется такое, чтобы реле смыкалось только при поступлении импульса от Б2. Обратная активация нагрузки происходит только при сработке Б1, подбирать данный параметр надо экспериментально.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Простое реле времени для начинающих

Реле времени может быть одним из самых простых, в изготовлении, электронных устройств, но не смотря на это у начинающих радиолюбителей (электротехников, электронщиков и т.д.) могут возникать трудности при его изготовлении. Нет ничего страшного если что то не получается с первого раза

Однако при работе с высоким напряжением очень важна осторожность и внимательность. Напряжение не выше 24В безопасно. Простое реле времени можно изготовить с одним биполярным транзистором, для этого понадобятся детали:   Мультиметром можно определить назначения выводов диода: Мультиметром можно определить активное сопротивление обмотки реле: Отношение напряжения питания к активному сопротивлению обмотки не должно быть больше максимального тока коллектора Iкmax используемого транзистора (для КТ315 Iкmax=100мА=0.1А)

Мультиметром можно, также как и диод, проверить транзистор: После проверки деталей можно собирать устройство по схеме:

Простое реле времени можно изготовить с одним биполярным транзистором, для этого понадобятся детали:   Мультиметром можно определить назначения выводов диода: Мультиметром можно определить активное сопротивление обмотки реле: Отношение напряжения питания к активному сопротивлению обмотки не должно быть больше максимального тока коллектора Iкmax используемого транзистора (для КТ315 Iкmax=100мА=0.1А). Мультиметром можно, также как и диод, проверить транзистор: После проверки деталей можно собирать устройство по схеме:

Рисунок 1 — Реле времени

Принцип работы схемы прост:

Когда переключатель S1 находится в положении «заряд» (см. рисунок 1) конденсатор С1 заряжается через резистор R1 (сопротивление этого резистора не должно быть слишком низким). Если при заряженном конденсаторе C1 переключатель перевести в положение «вкл.» (см. рисунок 1) то этот конденсатор будет разряжаться через резистор R2 и базу транзистора VT1. При разряде конденсатора контакты реле будут замкнуты до тех пор пока ток коллектора не станет достаточно низким для того чтобы произошло разъединение контактов.

КАРТА БЛОГА (содержание)

electe.blogspot.com
