Как пользоваться шуруповертом правильно

Самостоятельный ремонт кнопки: советы

Схема устройства редуктора аккумуляторного шуруповерта.

Ну а теперь перейдем непосредственно к процессу восстановления. Как правило, кнопку не так просто приобрести. Зачастую приходится делать предварительный заказ в сервисном центре, а затем ждать несколько недель, пока она прибудет. Именно поэтому ремонт кнопки шуруповерта своими руками актуален.

Сразу можно отметить, что провода, которые идут от кнопки, отпаивать нет необходимости. Они процессу сборки и разборки конструктивного элемента никак не помешают. Итак, шуруповерт разобран по той же самой технологии, которая была указана выше, а это означает, что кнопка находится в непосредственной близости, то есть с ней можно проводить различные ремонтные работы. Для начала стоит снять нажимной механизм. Делать это необходимо предельно аккуратно, чтобы основание не было повреждено.

Электрические компоненты шуруповерта.

Читать также: Как подключить светодиоды к блоку питания

Не стоит снимать прижимной механизм резким рывком. Лучше всего воспользоваться медленными вращательными движениями по часовой стрелке или против нее. Тут тоже все зависит от конкретной модели шуруповерта. Теперь можно переходить непосредственно к ремонту, точнее, к выявлению проблем, которые привели к неисправности.

На любом кнопочном изделии подобного рода имеется защитный механизм. Его нужно тоже снять. Для этого придется воспользоваться подручными инструментами, а именно плоской отверткой и ножом. Двигаясь по кругу, нужно освобождать защелки. Делается это предельно просто, поэтому не должно вызвать каких-либо проблем в работе. Теперь можно удалить кнопочную крышку, под которой находится механизм реверса. На самом деле сам элемент включения пока не виден. До него придется еще добираться.

Для этого необходимо взять в руки паяльник и канифоль. Она способствует разогреву места пайки, что приводит к разъединению деталей. В данном случае нужно разделить два отсека между собой. Сначала паяльник погружается в канифоль, а затем прислоняется к месту разъединения. В результате этих манипуляций механизм из единого целого разделяется на две части. Вот только теперь можно попробовать подобраться к выключателю. Для этого снимается с соответствующего отсека крышка. Теперь отсек включения шуруповерта становится полностью открытым человеческому взору.

Этапы разборки кнопки шуруповерта.

Далее, нужно аккуратно извлечь механизм со своего законного места, при этом придерживая возвратную пружину, устанавливаемую здесь в обязательном порядке. Теперь можно посмотреть внутрь. Каждый человек в этот момент невооруженным глазом способен увидеть, что все контактные площадки стерлись в процессе эксплуатации. Основной причиной тому чаще всего является низкое качество металла, который используется для создания этих площадок. В результате того, что материал разрушается, его пыль постепенно оседает между контактами. Это приводит к тому, что те поверхности, которые некогда являлись диэлектриками, становятся электрическими проводниками. В этом зачастую и кроется причина самопроизвольного включения электроинструмента.

Так как причина выявлена, соответственно, остается ее только устранить. Делается это достаточно просто. С помощью самых примитивных и простых материалов стоит удалить пыль с поверхности диэлектриков. Для этого можно использовать самую обыкновенную вату. Ее желательно предварительно смочить в спирту. Если данный метод не помогает удалить остатки пыли, то придется пустить в ход нож. С его помощью можно попытаться поскоблить контакты. Некоторые для этих целей применяют наждачную бумагу, но этого делать не рекомендуется, так как поверхностям контактов может быть нанесен непоправимый вред. То есть в данном случае получается, что ремонт становится не во благо, а сводит весь результат к отрицательному значению.

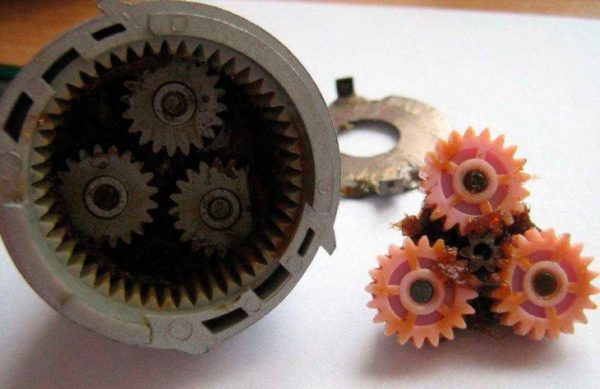

Разбор и ремонт редуктора

Составные части редукторов:

• шестерня;
• водило;
• сателлит.

Для изготовления данных элементов используется металл и пластмасса. Кольцевые шестерни — это цилиндры, имеющие внутренние зубья по всему диаметру. По направление зубьев осуществляется движение сателлитов.

Первые водила имеют две шестеренки на каждом конце. К первым относятся солнечные шестерни — являющиеся собой приводными шестернями двигателя. Они находятся между сателлитом на первом водиле. Вторые солнечные на противоположной стороне заходят между сателлитом на втором водиле. У двухступенчатых редукторов вторые водила связаны с валами, на которых крепят патрон. У трёхступенчатых редукторов предусмотрено наличие еще одного механизма. Каждая из деталей расположена в середине кольцевых шестерней.

От двигателя передается вращение к сателлиту первых ступеней посредством солнечной шестерни. Первым водилом вращается вторая ступень сателлита. При наличии третьей ступени вращение осуществляется вторым водилом. Сателлит на каждой ступени вращается в кольцевых шестернях. Последним водилом вращаются валы патронов. Каждая передача на крутящем моменте приводит к снижению скорости.

Разборка редуктора осуществляется следующим образом:

1. Снимается патрон.
2. Раскручивается корпус.
3. Отсоединяется редуктор с двигателя.
4. Снимается пластина.
5. Изымаются все детали из корпуса устройства.
6. Выкручиваются все болты, соединяющие одну и другую половину редуктора.
7. Выполняем коррекцию диаметров пружин с использованием плоскогубцев с целью улучшения включения передачи.
8. Разбираем муфту за счет того, что снимаем стопорное кольцо, шайбы, насыпной подшипник.
9. Изымаем вал.

Каждую снятую деталь на разбираемом редукторе лучше всего разложить по порядку, чтобы в итоге было легче проводить его сборку.

Если в процессе работы шуруповерт издает подозрительные звуки или вибрацию, то у редуктора возможно присутствуют дефекты. При работе с таким инструментом его необходимо чрезмерно надавливать и работать боковым нажатием. Такая неправильная эксплуатация ведет к искривлению вала редуктора и возникновению заметного биения. При таких поломках необходима полная замена узла.
Возможный износ опорной втулки и подшипника вала, подразумевает замену этих элементов на аналогичные детали.
Поломанный штифт на сателлите приводит к шумовым колебаниям и вызывает моментальную остановку в двигателе

Такая поломка обуславливает замену водила и редуктора.
При изнашивании на шестеренке зубцов важно предусмотреть замену редуктора.

Нередко в процессе ремонта редукторов владельцы инструмента проводят исключительно очистку и смазку. Однако не нужно усердствовать с этим, иначе это может вызвать в работе оборудования.

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
2. Берем зарядку от ноутбука.
3. Отрезаем разъём и зачищаем провода от изоляции.
4. Припаиваем оголённые провода или приматываем их изолентой.
5. Делаем в корпусе выход для провода.
6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

• Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
• Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Как правильно пользоваться шуруповёртом

Стандартные дрели-шуруповёрты выполняют множество функций:

• закручивание крепежа,
• его вкручивание,
• сверление отверстий.

Существует технология, которой следует придерживаться для исключения допущения ошибок при каждой из этих работ, а также настройки прибора до начала их выполнения. В нее входят основные пункты:

• правильная подготовка;
• замена насадок;
• установка скорости крутящего момента;
• как правильно вкручивать и закручивать крепёж;
• направление оборотов патрона.

Рассмотрим каждый из них более подробно.

Подготовка к работе

Прежде чем начать использовать своего помощника по предназначению, нужно разобраться с его комплектом. У различных моделей они могут быть разными, однако базовый набор, как правило, аналогичен:

• кейс, в котором всё хранится;
• устройство для заряда аккумулятора;
• съемная батарея;
• комплект насадок (в зависимости от ценовой категории их количество может варьироваться).

Выбрав цель, для которой в данный момент будет использоваться прибор, следует:

• настроить его, в зависимости от толщины стены (или другой поверхности),
• выставить его мощность,
• подобрать соответствующее сверло/саморез,
• зарядить инструмент.

До соприкосновения с поверхностью рекомендуется сделать несколько оборотов вхолостую, обратив внимание на соответствие его скорости и направлению кручения насадки к резьбе крепежа

Выполнение смены насадок

Следует разобраться с конструктивной особенностью прибора. Элемент, в который вставляются насадки, называется патроном. В него могут вставляться (в зависимости от цели):

• сверла (чтобы делать отверстия);
• биты (их может быть несколько в зависимости от различных форм кромки) в которую в свою очередь устанавливаются:
• отвертки,
• саморезы.

Биты могут быть таких форм:

• прямая кромка. Предназначаются для совершения работ со шлицом (крепежом в котором находится одна прорезь. От её длины, глубины зависит выбор такой биты);
• крестообразная. От ширины прорези крепежа и размера его шляпки выбирается именно эта форма биты.

Чтобы исключить возможность слизывания прорезей крепежа, следует внимательно устанавливать его, чтобы кромка плотно входила в шлиц.

Чтобы произвести смену насадки, необходимо использовать простой способ для укрепления патрона в бите. Для этого нужно:

• взять насадку и биту,
• открутить патрон (его подвижную часть);
• вставить ее,
• провернуть патрон до упора.

Установка крутящего момента

Регулировка крутящего момента даёт возможность устанавливать скорость вращения шуруповёрта. Соответственно, чем она больше, тем сильнее будет мощность и от этого быстрее и глубже можно закрутить саморез или сверло в нужную поверхность.

Регулирующее кольцо находится около патрона и на нём нанесены числа, соответствующие каждой скорости. Выставлять их следует исходя из плотности материала, в котором будет делаться отверстие. Во время работы можно переключать скорости, а также их сила будет зависеть от давления на кнопку пуска.

Для определённого материала необходимо выбирать свою мощность, например:

• просверливая гипсокартон, можно выставлять значение от 2 до 4;
• работая с плотным деревом, рекомендуется ставить максимально возможное число.

Вкручивание и закручивание крепежа

Производить настройку необходимо соблюдая простую последовательность.

Для вкручивания:

• насадка вставляется в шлиц (шурупа, самореза);
• шуруповерт включается с помощью пусковой кнопки;
• когда насадка будет закручена, произойдет автоматическое отключение.

При выкручивании:

• рычаг управления на приборе устанавливается в режим обратного направления;
• насадка вставляется в шлиц;
• нажав на пусковой курок, произойдет выкручивание.

Направление оборотов патрона

Все шуруповёрты имеют спусковой механизм, меняющий направление вращения, ведь он может работать как вкручивая крепеж, так и выкручивая его. На переключателе имеется соответствующее кручению значение (вперед или назад).

Нельзя производить переключение в процессе самой работы. Если возникла необходимость поменять направление, нужно прекратить работу и обязательно дождаться полной остановки мотора шуруповёрта.

Для блокировки работы (например, при замене частей) переключатель необходимо установить в среднее положение. В таком режиме для безопасности прибор не сможет включится вообще.

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

1. Корпус из ударопрочного пластика
2. Патрон (обычно быстрозажимного типа)
3. Кнопка, выключатель или курок для запуска инструмента
4. Переключатель режимов направления движения исполнительного органа — реверс
5. Регулятор скорости в виде переключателя
6. Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

• Электромотор коллекторного или бесколлекторного типа
• Шестеренчатый механизм в виде планетарного редуктора
• Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

https://youtube.com/watch?v=9faVC3KPlZw%3F

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

разбирают электрошуруповерт;

• аккуратно выпаивают электронную плату;
• ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;

• изготавливают удобную ручку с рукояткой;
• конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

• разбирают шурупогайковерт;
• достают электромотор, отсоединив его контакты;
• снимают патрон с редуктором (роторную часть);

• в патрон вставляют вал электромотора, зажимая его;
• к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
• зажим с хомутом одевают на вал между патроном и шестеренкой;

• вырезают из фанеры или тонкого металла прямоугольную основу;
• с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;

• делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
• вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;

• делают лопасти, присоединяя их к круглой пластине агрегата;
• изготавливают флюгер;
• на один из его концов монтируют собранный генератор;

• подсоединяют проводки к выходам мотора;
• проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко.

Для этого нужно:

1. Шуруповерт с аккумулятором;
2. Диск для полировки кузова;
3. Два канцелярских лезвия;
4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Основные причины поломки

В зависимости от того, как проявляется поломка, можно определить ее причины. Есть 7 самых распространенных типов неисправностей, из-за которых электрический механизм выходит из строя:

1. Износ аккумулятора — инструмент работает слабо, требует более частой подзарядки. Решение — покупка нового аккумулятора и самостоятельная замена.
2. Повреждение сателлита или штифта — неисправность, которую можно устранить заменой комплектующих.
3. Если шуруповерт не крутит под нагрузкой, это говорит о неправильной эксплуатации прибора.
4. Повреждение вала или подшипников — еще одна из причин плохой работы. При эксплуатации механизм трещит и не справляется с нагрузкой.
5. Износ внутренних шестерней также нарушает функционирование устройства.
6. Отсутствие смазки в редукторе — такое бывает, если инструмент используется редко.
7. Он может не работать из-за перегорания обмотки мотора. В такой ситуации требуется замена мотора.

Определить причину не просто при визуальном осмотре прибора, необходимо выполнить диагностику по такой инструкции:

• отключить от сети прибор;
• снять патрон;
• снять корпусную часть;
• снять редукторы и фиксирующую пластину;
• разобрать редуктор, чтобы получить доступ к шестерням;
• осмотреть каждую комплектующую, оценить степень износа или выявить повреждения;
• заменить сломанные детали;
• настроить пружины плоскогубцами, чтобы улучшить управление прибором;
• добраться до подшипников, проверить их, поврежденные — заменить;
• проверить состояние мотора, щеток и вала.

Подшипники и шестерни изнашиваются при интенсивной эксплуатации достаточно быстро, поэтому требуют периодической замены. Аккумулятор даже в качественной технике также следует периодически заменять.

Другие нестандартные способы использования инструмента

Нестандартное применение шуруповерта не ограничивается рассмотренными вариантами. В видеоролике ниже показано, как использовать этот электроинструмент в качестве привода для квадрацикла и для открывания дверей (ворот), для бурения льда, в роли миксера. Также видео содержит и другие нетрадиционные варианты.

Используя корпус с аккумулятором, можно сделать хороший фонарь. Весь процесс сборки светодиодного светильника демонстрирует видеоролик, представленный далее.

Как приспособить шуруповертный электродвигатель, чтобы сделать электровелосипед показывается в видеороликах ниже.

Еще один вариант велосипеда с мотором содержит ролик далее.

С помощью крючка, вставленного в шуруповертный патрон, можно вязать арматуру при строительстве разных объектов. Как это делается, демонстрирует следующий видеоролик.

Подсоединив инструмент к шнеку ручной мясорубки, можно автоматизировать процесс перекручивания овощей и мяса.

Этим нетрадиционное применение шуруповерта не ограничивается. Народными умельцами постоянно выдвигаются новые идеи, одновременно происходит их практическая реализация. Другие специалисты приспосабливают самодельные приспособления под собственные потребности, получая при этом разнообразные модификации самодельной техники. Можно также самостоятельно что-нибудь придумать, проявив технические познания и фантазию, дав волю воображению, творчеству. Главное, помнить: приступая к изготовлению различных устройств, нужно обязательно учитывать, чтобы созданные механизмы были безопасны.

Как отремонтировать шуруповерт Makita

Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.

Разборка редуктора

Первым делом необходимо разобрать сам инструмент и отделить редуктор

Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора

Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.

Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.

Вкручивание болтов вместо зубьев

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.

Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.

Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.

Порядок выполнения работ:

1. На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
2. Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
3. Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
4. Теперь необходимо с усилием вкрутить болты в полученные отверстия.

После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.

Использование бормашинки

Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.

Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик

Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.

Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.
