Торцевая планка для металлочерепицы

Как выбрать?

Главными характеристиками изделий, которые незаменимы при комплектации кровли, можно назвать ряд факторов.

• Толщина полимерного слоя должна составлять не менее 25 мкм. Чем он больше, тем лучше для сайдинга.

• Стойкость к влиянию ультрафиолетовых лучей. В маркировке – это RUV, который может составлять от 1 до 5. Лучшим показателем в данном случае считается 5, но достаточным можно назвать – 3.

• Прочность во время обратного удара (Дж). Показатель должен составлять от 10 до 18, чем он больше, тем лучше изделие выдерживает механические нагрузки.

• Твердость – это возможность ветровой планки противостоять возникновению царапин и сколов. Твердость очень важна для транспортировки и монтажа приспособлений.

• Стойкость к коррозии сайдинга.

• Адгезия – это прочность сцепления покрытия и стали. Эта характеристика играет важную роль в процессе резки планок на отрезки необходимой длины. Лучшим показателем адгезии считается 0.

Подбирая фронтальные накладки на сайдинг, мастеру стоит брать во внимание все характеристики кровли

• Для крыш односкатного типа, фальцевой кровли ветровые накладки фиксируют после материала-основы. Этими приспособлениями скрывают щели на границе обрешетки и профиля. В этом случае стоит отдать предпочтение качественной оцинкованной накладке шириной 10-15 см.
• Для мягкой черепицы приобретают оцинкованные планки, что дополнительно покрыты полимерами. До того как начать монтаж такой накладки, потребуется провести некоторые подготовительные мероприятия.
• Для металлочерепицы производители предлагают ветровые планки с хорошей прочностью. Металлопрофиль по минимуму может использоваться около 20 лет, поэтому дополнения к фасаду должны служить такое же время.

Оптимальными вариантами кровельных фасадных планок для крыши из металлочерепицы считаются следующие:

• оцинкованная сталь с полиэстеровым, лакокрасочным или пураловым покрытием – обычно у такой продукции малый вес, хорошая прочность, она устойчива к негативному влиянию влаги;

• поливинилхлорид, которому свойственны небольшая масса, интересная цветовая гамма, а также прочность и устойчивость.

Для шифера, то есть крыши, покрытой этим материалом, лучше пользоваться оцинкованными ветровыми атрибутами. По мнению некоторых мастеров, лучше отдать предпочтение планкам из дерева. В этом случае накладку плотно фиксируют на кровельный свес, заводя ее под волну до полного упора. После этого мероприятия ветровую планку фиксируют к карнизной рейке гвоздями, а далее к обрешетке шахматным порядком. Итогом вышеперечисленных работ станет возведение двурядного крепежа.

Для ондулина. Этот материал имеет вид волнистого битумного картона и другими словами называется еврошифер. Для него лучше брать ветровые накладки под названием «щипец». Стандартом длины такого изделия считается 1,1 метра, из них с пользой используется только 0,95 метра. Накладки для ондулина имеют расцветку, которая аналогична окраске покрытия.

На гибкой черепице крыши устанавливают торцевые планки из оцинковки. Последние должны иметь окрас, что совпадает с тоном крыши. В стандарте длина такого этого аксессуара составляет 2 метра, поэтому она способна предотвратить попадание осадков под слой черепицы. Помимо этого, ветровая планка для гибкой кровли гидроизолирует стыки.

Изготовление и размеры

Планка для карниза изготавливается из того же материала, который применяется и для основного кровельного материала, в нашем случае — металлочерепицы. Поэтому делают ее из оцинкованной стали. Лучше всего приобретать этот элемент вместе с кровельным материалом, что поможет облегчить задачу по выбору подходящего цвета, а это положительным образом скажется на внешнем виде конструкции.

Производственный процесс

Изготовление планки является несложным в технологическом плане процессом и предполагает проведение следующих этапов:

• На начальном этапе производитель получает от поставщика стальной лист, который уже имеет оцинкованное покрытие.
• Стальную заготовку пропускают через специальный станок, в результате чего будущему изделию придается изогнутая форма.
• Для придания изделию повышенных защитных свойств, на поверхность наносится слой антикоррозионного состава.
• Затем изделие покрывают слоем грунтовки. В результате этой процедуры повышаются адгезионные показатели планки, что положительным образом сказывается на ее защитных характеристиках.
• На следующем этапе планку покрывают полимерной краской. Таким образом создается основной защитный слой. Вдобавок к этому слой полимера обеспечивает изделию привлекательный внешний вид.
• В завершение на планку изнутри наносят защитный лак. Он обеспечивает дополнительную защиту элемента от воздействия влаги, которая будет скапливаться на металлочерепице в виде конденсата.

Для создания защитного слоя производители используют разные материалы. Самым бюджетным вариантом считается обычная оцинковка. Покупать такие изделия не рекомендуется по причине их очень небольшого срока службы. Более практичными считаются элементы, предусматривающие защиту на основе полимеров. В качестве последних обычно используют полиэстер или пластизол. Они в состоянии обеспечить планке такой же срок службы, что и кровельному покрытию. Такие изделия имеют лишь один недостаток — высокую стоимость, но она полностью компенсируется отсутствием необходимости в ремонте во время эксплуатации.

Габариты доски

Еще одна характеристика, на которую нужно обращать внимание при выборе планки — размеры. Стандартом для этого доборного элемента считается длина 50−60 см, хотя иногда в магазинах попадаются элементы длиной более 2 м

Что касается толщины, то она зависит от используемого при изготовлении стального листа и обычно не превышает 0,5 мм. Такие изделия обладают максимальной прочностью на изгиб, а это означает, что они с легкостью справятся с любыми механическими воздействиями.

Но не всегда планки имеют стандартные размеры. У некоторых производителей они могут отличаться, что во многом определяется используемым при изготовлении этого элемента оборудованием. Есть компании, которые могут изготовить планку необходимой покупателю длины. Хотя такие элементы выйдут дороже, но от этого выиграет внешний вид кровли и ее гидроизоляция.

При проведении замеров важно не забыть об одном важном моменте. Планка, как и сам кровельный материал, устанавливается методом внахлёст

Поэтому покупать этот элемент рекомендуется обязательно с запасом.

Советы по безопасности

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости

Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром

Виды и варианты оформления карнизных планок

Карнизный свес для крыш из профнастила бывает нескольких видов, отличающихся друг от друга размерами и градусом загиба. К ним относятся:

• Стандартная. Чаще всего используется для монтажа кровли. Загиб 120°, размеры сторон – 110-120 мм и 60-80 мм.
• Усиленная. Способна защитить подкровельное пространство даже при сильных горизонтальных ветрах. Размер такого вида свеса 150 мм и 40-50 мм.
• Профилированная. Гораздо реже используется при монтаже крыш из металлочерепицы. Форма почти с прямыми углами и несколькими ребрами жесткости. Достаточно прочная, способная выдержать даже сильные порывы ветра.

Также помимо разницы в размерах карниз отличается по типам полимерного покрытия.

Для оформления карнизной планки обычно используют 2 варианта – классический и внутреннее отведение влаги.

Классический вариант используют в районах со стандартными погодными условиями – без сильных шквалистых ветров, повышенной влажности и тому подобных. При этом удаление конденсата из подкровельного пространства осуществляется воздушными потоками, которые циркулируют через отверстия в торцевых частях карниза.

Монтаж крыши при классическом варианте происходит в следующей последовательности:

1. Стропило.
2. Капельник.
3. Гидроизоляция.
4. Карнизная планка.
5. Начальная обрешетка.
6. Контробрешетка.
7. Обрешетка.
8. Металлочерепица.

   Крепление монтажной планки

Второй вариант монтажа кровельного свеса был введен в эксплуатацию производителем металлочерепицы из Финляндии RANILA. Он считается наиболее простым и надежным.

Рекомендуется использовать его в условиях северного морозного воздуха. В средних широтах лучше применять классический вариант, так как при этом способе монтажа происходит нарастание льда и появление сосулек на свесе кровли.

Особенностью внутреннего отведения влаги с карнизного свеса является другой подход к укладке пароизоляционного материала.

При этом способе он не скатывается до нижнего конца карниза, а срезается на середине вылета кобылок крыши или стропильных балок. Из-за этого влага прокапывает сквозь подшивку карниза, а не стекает к ней.

Для защиты ото льда в этом случае кровлю подбивают рейками из дерева, а не перфорированными панелями софитов.

Как установить под профлист?

Инструкция по монтажу несложная в отличие от крыши из этого материала, где нужны профессиональные навыки. Работу домашних мастеров облегчит проведение замеров и подбор стандартных габаритов доборных элементов, которые в ассортименте есть на строительном рынке или в супермаркете стройматериалов. Процесс монтажа несколько отличается от привычной последовательности действий, поскольку карнизная планка устанавливается до оборудования водостока и кровельного профнастила:

• поднимая гидроизоляционную пленку с обрешетки, ветровую планку крепят саморезами на расстоянии 30-40 см от края до края;
• нахлест должен быть не менее 50 мм, к нему впоследствии будут прижиматься кровля и водосточная труба;
• после окончания работы с шуруповертом приподнятую пленку опускают на фасонный элемент.

Иногда конфигурация крыши не позволяет использование планки стандартных размеров, тогда их заказывают индивидуально. Фронтонную планку устанавливают на финишном этапе, прикрепляя необходимый защитный элемент к торцевой доске и обрешетке специальными саморезами с амортизационной шайбой. Подбор размеров тоже индивидуальный, по уже имеющимся параметрам.

Разновидности изделий

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

• Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
• Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Можно ли сделать планку самостоятельно

Если возникла необходимость или отсутствует возможность приобрести готовую продукцию, ветровую планку реально сделать своими руками. Для этого используют оцинкованную сталь шириной листа 0,4-0,5 мм. Для формирования изгиба используют деревянную киянку.

Получить изделие такого же качества, как и фабричное, не получается. Изгибы будут не такими же ровными. Это чревато тем, что не удастся достичь такого же плотного прилегания, как в случае использования металлической продукции. Еще сложнее сформировать торцевую планку из металлопрофиля с полимерным покрытием. Возможно повреждение защиты от ударов.

Но даже ветровая планка, изготовленная при помощи простых приспособлений, сможет хотя бы частично защитить кровельную конструкцию от вредного действия окружающей среды.

Чертежи планки

Видео — Как делают ветровые планки из металлопрофиля на станке

Часто при строительстве кровли домашние мастера стараются сэкономить на элементах кровли. Но это нельзя делать. Ведь такая экономия может потом обернуться сокращением срока службы всей кровельной системы. Ремонт и замена части элементов обойдется значительно дороже, чем установка торцевой планки еще на этапе строительства. Особенно это касается регионов, где часто бывают ураганы и штормы.

Как выбрать торцевую планку

Как правило, ветровая и другие планки не входят в комплект кровли, а продаются отдельно.

Элементы для защиты торца изготавливают не только из металла, но и из пластика. В основном, это поливинилхлорид. Многие мастера не знают, чему отдать предпочтение, ведь у этих материалов есть свои преимущества и недостатки, о которых нужно помнить.

Металлические торцевые планки довольно легкие, удобные в обработке. Вместе с тем, они плохо противостоят влаге. Если полимерное покрытие повредится, то на том месте появится ржавчина. Тогда необходимо проводить ремонт детали.

ПВХ-изделия лишены главного недостатка металлического аналога — подверженности коррозии. Несмотря на это, при правильном уходе металлические изделия служат дольше. Это довольно легкий материал, который не создает нагрузку на кровельную конструкцию. Но пластиковые планки пользуются меньшей популярностью, хоть и стоят дешевле. Все из-за их хрупкости. Трещина может появиться при любом сильном ударе.

Торцевые планки производят не только из металла, но и из поливинилхлорида

При покупке помимо материала, из которого изготовлена металлочерепица, необходимо учитывать и вид полимерного покрытия.

Он должен быть:

• глянцевым (с блеском);
• мелкозернистым матовым;
• матовым;
• крупнозернистым матовым.

Слой полимеров может наноситься как с одной, так и с обеих сторон. Во втором случае материал лучше защищен от неблагоприятного воздействия окружающей среды. Полимерное покрытие дало возможность производителям значительно расширить цветовую гамму планок.

Свес ветровой планки может быть оформлен резьбой, если такой дизайн гармонирует с экстерьером здания

Параметры торцевой планки

Для изготовления торцевой планки используют стальной лист толщиной не менее 0,5 мм. Изделия имеют Г-образную форму. Верхняя часть заходит на кровельное покрытие, и называется верхней полкой. Нижняя — свет. По краям обеих частей имеются отливы.

Таблица 1. Стандартные размеры доборного элемента для торцевой части кровли.

Название части	Размеры, мм
Верхняя полка	90, 100
Свес	70, 80, 90, 125

Стандартная длина одной планки — до 250 мм. Рабочая длина приблизительно на 5% меньше. Поэтому при расчете необходимо учитывать эту разницу.

Размеры полок торцевой планки выбирают в зависимости от высоты волны и ширины торца кровли, который весь должен быть перекрыт.

Снегозадержатели на металлочерепицу

Торцевая планка для металлочерепицы: размеры и монтаж

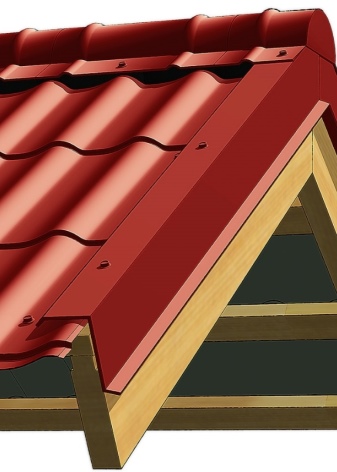

Торцевая, или фронтонная планка для металлочерепицы крепится к ветровой доске и служит для защиты фронтонного свеса скатной кровли от дождя, ветра и снега. Кроме того, она имеет и эстетическую функцию, прикрывая от взгляда край кровельных листов, обрешетку и стропила.

Правильное крепление торцевой планки металлочерепицы позволит существенно продлить срок службы крыши и повысить ее герметичность.

Конструкция и назначение

Торцевая планка для металлочерепицы производится из того же материала, что и основной кровельный лист. Это оцинкованный тонколистовой прокат, покрытый грунтом, краской и защитным полимерным слоем. Она подбирается под цвет металлочерепицы, поэтому лучше покупать кровельный лист и доборные элементы от одного производителя.

Планка представляет собой продолговатый лист металла, согнутый вдоль длинной стороны. Края его отбортованы, на верхней и нижней кромке отогнуты небольшие юбки, отводящие воду от стены.

Основная функция фронтонной планки – закрыть подкровельное пространство с торца ската от воздействия атмосферных явлений. Ветер, задувая под профиль, создает подъемную силу и постепенно расшатывает крепление листов. Свободная циркуляция воздуха также повышает уровень тепловых потерь. Дождь и снег, попадающий под листы при сильном боковом ветре, повышает влажность и создает условия для гниения и возникновения плесени.

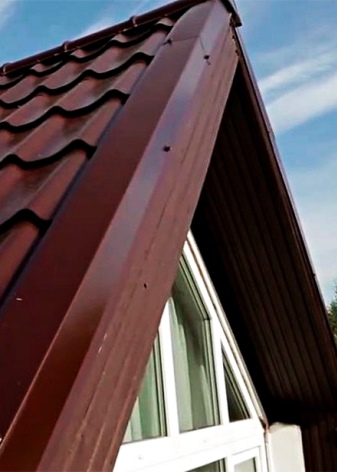

Кроме защитной, торцевая планка для металлочерепицы несет и эстетическую функцию. Она закрывает от взгляда неприглядные внутренности фронтона: изнанку листов, доски обрешетки и мембраны гидроизоляции. Торцу кровли придается завершенность и четкие линии.

Установка торцевой планки на металлочерепицу необходима в любом климате. Без нее сокращается срок службы кровли, в линия торца выглядит неаккуратной.

Размеры торцевой планки

Большинство производителей выпускают элементы стандартных размеров:

• толщина листа: 0,4-0,6 мм,
• длина: 2000 мм,
• ширина: 60-150 мм
• высота: 40-90 мм,
• длина юбки: 18 мм
• угол верхней юбки: 135 о ,
• угол нижней юбки: 45 о .

При желании можно заказать у производителя планку торцевую и по индивидуальным размерам.

Монтаж торцевой планки на металлочерепицу

Как установить торцевую планку?

Установка начинается на этапе проектирования. Нужно предусмотреть короб подшивки свеса и фронтонную доску, к которой и будет крепиться элемент. Торцы досок обрешетки должны быть выровнены, и к ним закреплена фронтонная доска. Как правильно подойти к процессу? Действовать нужно в такой последовательности:

• монтаж торцевой доски металлочерепицы и подшивка свеса,
• установка металлочерепицы (кроме конька),
• монтаж торцевой планки металлочерепицы.

Начинают его с нижнего среза ската. Первый элемент тщательно выравнивают относительно кромки фронтона. Как крепить деталь? На одну сторону планки достаточно 4-5 кровельных саморезов. Они завинчиваются в волну металлочерепицы, а боковая поверхность крепится к фронтонной доске.

Важно! Следует использовать шуруповерт с регулируемым крутящим моментом. Перетянутые саморезы будут деформировать лист, а недотянутые позволят ему хлопать на ветру

Это может привести к отрыву детали и ее падению.

Далее вдоль кромки изделия натягивают разметочный шнур до конька крыши. Ориентируясь на него, крепится следующий элемент с нахлестом в 10-15 см, в зависимости от угла уклона ската. Последняя деталь обрезается по размеру так, чтобы сформировать коньковый узел. В случае прямого конька боковая часть планки будет играть роль торцевой заглушки. Для полукруглого или фигурного конька применяется специальная заглушка.

Установка торцевой планки на металлочерепицу – относительно несложная работа. Она вполне по плечу домашнему мастеру, владеющему общестроительными навыками

В ее ходе важно соблюдать аккуратность, ставить элементы, ориентируясь по разметочному шнуру и не допускать перекоса деталей. Тогда кровля из металлочерепицы будет служить долго и надежно

При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь.

Теги: #Как крепится ветровая планка

Для чего нужна карнизная планка

В конструкции крыши планка карнизного свеса выполняет три важных функции.

Первая функция — это отведение влаги. Конденсат на внутренней стороне профилированного листа — это неизбежность. Часть его выносится из кровельного пространства потоками воздуха, часть скапывает на гидроизоляцию, а часть стекает по профнастилу к карнизу и оттуда — в водосточный желоб. Без карнизной планки конденсат бы тек по конечным брускам обрешетки, что приводит к гниению дерева, появлению на нем плесени, грибка.

Вторая функция — это защита от ветра. Карнизная планка полностью перекрывает промежуток между листами металлопрофиля и водосточным желобом, а также примерно 100 мм под краем профнастила. Поэтому даже при сильном ветре дождевые капли не попадают внутрь кровельного пирога, «упираясь» в металлический карниз и стекая по нему. Не зря карнизный узел кровли из профнастила считается одним из трех ветровых, наравне с коньком крыши и торцевой планкой.

Третья функция — это оформление свеса. Монтаж карнизной планки позволяет закрыть край стропильной системы и обрешетки. Это придает крыше завершенный вид

По этой причине важно, чтобы цвет доборного элемента точно совпадал с цветом кровельного покрытия

Элемент #6. Снегозадержатели

Снегозадержатели – изделия-барьеры, служащие для предотвращения схождения снежных пластов и льда со скатов. Они задерживают снежные массы, которые могут стать травмоопасными для людей и животных, а также привести к порче имущества (автомобилей, например).

Для металлочерепицы используют следующие виды снегозадержателей:

• трубчатые;
• решетчатые;
• уголковые.

Состоят из кронштейнов, закрепленных на кровле, через отверстия которых пропущены 2 ряда труб. Это самый распространенный тип снегозадержателей.

Решетчатые изделия также состоят из кронштейнов, между которыми находятся уже не просто трубы, а решетчатые секции из труб или уголков.

Уголковые снегозадержатели – жесткие барьеры в виде уголков из согнутых стальных листов. Применяются для крыш с малым углом наклона скатов – до 30°.

При монтаже трубчатых систем действуют следующим образом:

• Определяют положение снегозадержателей на кровле. Это делают предварительно, на стадии набора обрешетки, так как под кронштейны необходима усиленная обрешетка.
• Кронштейны фиксируют в прогибе волны черепицы и закрепляют длинными саморезами к обрешетке. Расстояние между кронштейнами – 0,5-1 м.
• В отверстия кронштейнов устанавливают трубы, торцы которых закрывают пластиковыми заглушками. Для набора необходимой длины трубы соединяют между собой болтами.
• При длине ската больше 5,5 м монтируют второй ряд снегостопоров, на расстоянии 2,5-3,5 м от первого.

Аналогично выполняют монтаж решетчатых систем, только вместо труб между кронштейнами вставляют решетчатые секции.

Для установки уголковых снегозадержателей:

• На металлочерепицу, с креплением в каждый второй гребень волны, монтируют подкладочный уголок, служащий для более прочной посадки снегостопора.
• Уголковый барьер устанавливают поверх подкладочного уголка и фиксируют к металлочерепице и обрешетке длинными саморезами. Крепление выполняют через волну, в каждый второй гребень.
• При необходимости монтируют второй ряд снегозадержателей.

Предлагаем посмотреть видео на тему установки снегозадержателей:

Остается добавить, что, несмотря на высокую стоимость большинства комплектующих для металлочерепицы, экономить на них не стоит. Применение качественных доборов обеспечивает достойный внешний вид и долговечность кровли, что позволяет в процессе эксплуатации реже прибегать к ее ремонтам и упростить обслуживание.

Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала. Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши. В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы.
Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

Можно ли сделать планку самостоятельно

Если возникла необходимость или отсутствует возможность приобрести готовую продукцию, ветровую планку реально сделать своими руками. Для этого используют оцинкованную сталь шириной листа 0,4-0,5 мм. Для формирования изгиба используют деревянную киянку.

Получить изделие такого же качества, как и фабричное, не получается. Изгибы будут не такими же ровными. Это чревато тем, что не удастся достичь такого же плотного прилегания, как в случае использования металлической продукции. Еще сложнее сформировать торцевую планку из металлопрофиля с полимерным покрытием. Возможно повреждение защиты от ударов.

Но даже ветровая планка, изготовленная при помощи простых приспособлений, сможет хотя бы частично защитить кровельную конструкцию от вредного действия окружающей среды.

Чертежи планки

Видео — Как делают ветровые планки из металлопрофиля на станке

Часто при строительстве кровли домашние мастера стараются сэкономить на элементах кровли. Но это нельзя делать. Ведь такая экономия может потом обернуться сокращением срока службы всей кровельной системы. Ремонт и замена части элементов обойдется значительно дороже, чем установка торцевой планки еще на этапе строительства. Особенно это касается регионов, где часто бывают ураганы и штормы.

Этап III. Фиксация фасок и профилей

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

• J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
• L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
• J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

• Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
• Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

• Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
• Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
• Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Монтаж

Теперь рассмотрим, как монтируются классическая и сегментная торцевая планки кровли

Обратите внимание: их устанавливают после монтажа кровельного покрытия

Как крепится торцевая планка

Установка торцевой планки довольно простая:

1. Начиная от карниза и продвигаясь к коньку, планки укладывают внахлёст (одна планка заходит на другую на 50 мм).
2. Уложенные планки выравнивают ― их нижний край должен представлять собой ровную линию.
3. Выровненные планки закрепляют саморезами в верхней и боковой части через каждые 500–600 мм. Для фиксации сверху используют саморезы 4,8х70 (80) мм, сбоку ― 4,8х28 (35) мм.

Как крепить сегментную торцевую планку

Монтаж сегментных торцевых планок отличается от монтажа классических торцевых:

1. Планки укладывают от карниза к коньку.
2. Сегментные планки выравнивают, как и классические торцевые, по нижнему краю.
3. Выровненные планки необходимо закрепить сбоку в местах нахлёста верхней планки на нижнюю. Для этого применяют саморезы 4,8х28 (35) мм.
4. Далее планки фиксируют в торец или верх ступеньки. Для этого используют саморезы 4,8х70 (80) мм.

Готово ― вы установили торцевые планки!

Описание и назначение

Концевая часть кровли, выходящая за наружные стены строения, называется свесом. Фасады защищаются фронтальными свесами, установленными на крышах с одним или двумя скатами. Карнизные свесы не менее важны в здании. Они, в отличие от фронтальных, выдаются над боковыми частями здания. Основу конструкции составляют стропила, выдвигающиеся за кровлю на расстояние до 60-70 см. Если скаты высокие, скос допускается более узкий.

Чтобы опереть свес на ноги стропил, строители приделывают к ним куски деревянной доски малого сечения. Соединение вспомогательных деталей с обрешеткой дает возможность установить лобовую доску. На нее затем монтируется концевая деталь – карнизная планка. Такие рейки усиливают прочность и устойчивость, несут ряд защитных функций. Укрепляя плоскость покрытия, доборы придают всему строению законченный и эстетичный вид.

Карнизная планка – важный элемент на кровле. Если выпадают обильные осадки в виде дождя или снега, металлическая конструкция защитит дом и продлит эксплуатацию крыши. Специалисты называют полезные функции планки.

• Защита строения от избыточной влажности. Накапливаясь, потоки теплого воздуха в большом количестве устремляются вверх, к крыше. Согласно законам физики в результате столкновения теплых воздушных масс с холодной поверхностью профнастила на нем появляется конденсат и оседает под крышей. Поскольку внутренняя часть пирога кровли содержит бруски из дерева, попадание влаги опасно. На балках обрешетки могут возникнуть процессы гниения. В нездоровой среде способны размножаться плесень и грибок. Небольшие капли выдуваются воздухом и блокируются гидроизоляцией, но этого недостаточно. С целью защиты от влаги свес оборудуется Г- образной карнизной планкой. Деталь монтируется на карниз и уходит по вертикали под плоскость. Основная часть скопившейся воды стекает вдоль нее и по желобу уходит вниз, к земле. Дополняют конструкцию еще две детали: перфорированное полотно или софиты, монтируемые под свесом, и накладка, закрепляемая на карнизе, с сечением в форме буквы J.
• Сопротивление порывам ветра. Карнизная планка относится к классу ветровых, наряду с капельником и коньком крыши. Места соединения настила с водостоком полностью закрываются строительным узлом. Поэтому ветер не проникает под кровлю и не заносит мелкие капли дождя, не срывает крышу. Как показывает многолетняя практика, без планки крыша не удерживается и неизбежно будет подвергаться деформации. Вода и снег также отбрасываются от преграды на свесе. Осадки падают вниз, и кровельный пирог остается сухим даже в сильный ливень.
• Аккуратный и эстетичный вид. Стропила и края деревянной решетки при монтаже закрывают от внешних воздействий. С таким элементом, как карнизная рейка, кровля выглядит завершенной. Если планку выбрать такого же цвета, что и покрытие, комплект будет идеальным.

Карнизная планка и капельник – сходные по виду дополнительные элементы конструкции крыши. Их иногда путают, поскольку обе детали способствуют водоотведению. Но крепятся планки в разных местах и нужны для разных целей. Место установки капельника – нога стропила. Рейка устанавливается так, что заходит непосредственно под слой гидроизоляционной мембраны. Капельник свешивается вниз и отводит небольшое количество влаги, которая накопилась внутри на изоляции. Таким образом, влага не задерживается на обрешетке и фронтальной доске.

Приступают к установке капельника на начальном этапе строительства здания, как только начался монтаж плоскости крыши, и появились стропила. После того как оборудуют кровельный пирог из необходимых слоев, готовую конструкцию укомплектовывают карнизной планкой. Деталь прикрепляют на самом верху, под профнастилом или черепицей. Подводится изделие к водосточному желобу, в то время как капельник остается под ним, защищая стены.
